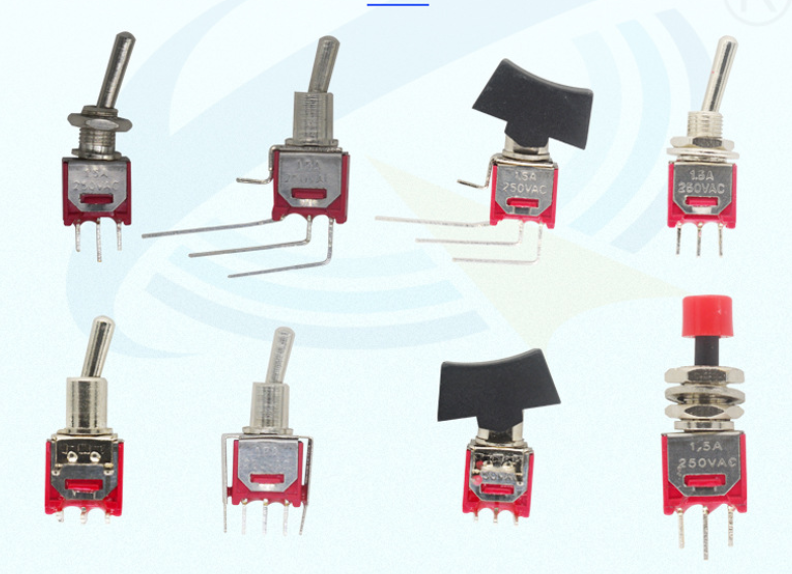

鈕子開關的動作原理

在手動操作時, 開關動作可以分為二個階段。

第一階段是用手把扳柄向中間扳動, 直至扳柄的垂直位置。這時單刀滑塊的尖頂部也逐漸向中間靠攏, 直至中間位置, 并使壓簧進一步壓縮。扳柄過垂直位置后, 單刀滑塊在壓簧壓力作用下向另一方向快速移動, 并帶動扳柄快速轉向, 這時動觸片即與一邊的定觸腳迅速脫離而與另一邊的定觸腳迅速接通。

第二階段，這時觸點的分離速度與壓簧壓力的大小及運動件之間的摩擦力等因素有關, 速度很高。據測試, 從觸點的脫離至重新接通的時間僅毫秒左右, 平均速度達舊毫米秒。這一速度比手動扳動速度或機動測試扳動速度快許多倍。

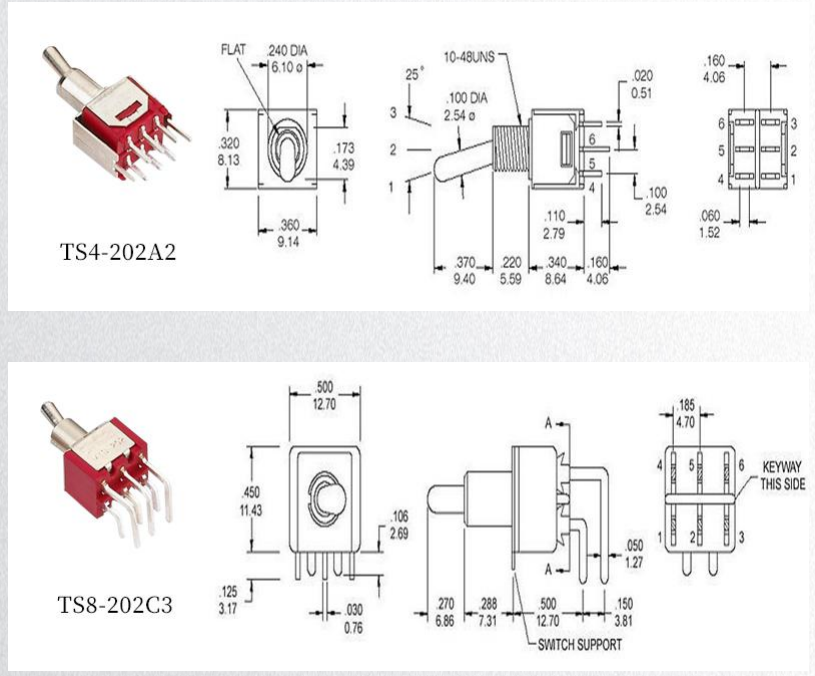

鈕子開關的注意事項

(1).首先應根據使用條件和功能來選擇合適 類型的開關及接插件.

(2).開關,接插件的額定電壓,電流要留有一定的余量

(3).為了接觸可靠,開關的觸點和接插件的線數要留有一定的余量,以便并聯使用或備用.

(4).盡量選用帶定位的接插件,以免插錯而造成故障.

(5).觸點的接線和焊接可靠,為防止斷線和短 路,焊接處應加套管保護.

鈕子開關的壽命測試

由于開關的測試壽命明顯地和測試時的板動速度有關, 因此為了測得一個正確的使用壽命, 就應有一個正確的測試扳動速度。由于測試壽命應反映手動操作時的使用壽命, 因此這一機動測試扳動速度應和手動扳動速度相一致。也就是應測試出手動扳動速度的數值。

利用毫秒儀測試出導通中斷時間可測得鈕子開關手柄從一個極限位置扳到另一個極限位置的扳動時間。由扳動時間及扳動距離可計算出扳動速度。這一速度是整個扳動距離內的平均速度。根據實際測試, 這一手動扳動速度在操作人員不司時有差異, 同一操作人員各次操午三也有差異, 平均大約在。一毫米秒之間。

目前鈕子開關測試扳動速度雖然沒有國內標準, 但還是有國外標準可作參考。在年月日制訂的美國軍用規范密封鈕子開關總規范一一中對壽命試驗條件規定鈕子開關應用一個機動驅動件, 以一次分, 一英、州秒的速度來驅動。在上述饑子開關標準的測試條件中,在規定每分鐘測試次數的同時對測試扳動速度作出了具體規定, 其數值是一英寸秒, 即毫米秒。這一方面說明有必要規定一個測試速度, 而且這一標準規定的測試速度數值和我們測試得到的手動扳動速度是比較接近的, 其差異可能儀是囚各人手動操作速度有差異而引起的。這一手動操作扳動速度為機動測試驅動速度還是比較合理的。為統一起見, 也可縮小范圍定在了一毫米秒。
