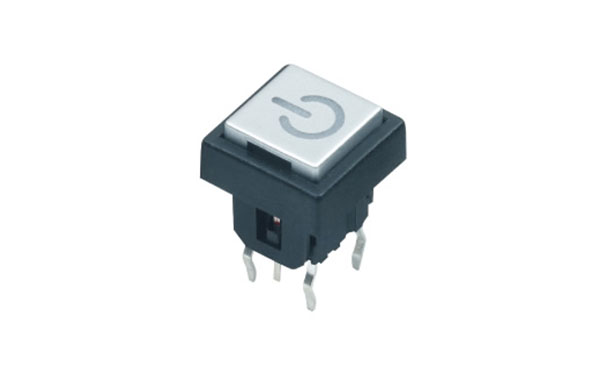

最新款帶燈輕觸開關結構設計

      本發明專利涉及到電源開關技術性行業，特別是在涉及到一種新型帶燈輕觸開關。

背景圖技術性：做為一種關鍵種類的電源開關構造，輕觸開關運用十分普遍，且目前技術性中存有方式各種各樣的輕觸開關。在其中，針對目前技術性中的輕觸開關來講，其普遍現象設計方案不科學、平穩可信性較弱且應用不便捷的缺點。技術性保持因素：本發明專利的目地取決于對于目前技術性的不夠而出示一種新型帶燈輕觸開關，該新型帶燈輕觸開關總體設計新奇、平穩可信性好、方便使用。

      為做到所述目地，本發明專利根據下列技術規范來保持。一種新型帶燈輕觸開關，包含有呈正方體樣子的塑料基座，塑料基座的內部成形有朝上張口的基座容置腔，塑料基座的下方部裝下設正級金屬材料觸片、與正級金屬材料觸片間距布局的負極金屬材料觸片，正級金屬材料觸片、負極金屬材料觸片各自與塑料基座注塑加工成一體構造；正級金屬材料觸片設定有各自凸起于基座容置腔底邊的左邊正級觸點、右邊正級觸點，左邊正級觸點坐落于右邊正級觸點的左端側且左邊正級觸點與右邊正級觸點上下直對且間距布局，正級金屬材料觸片還設定有越過塑料基座并拓寬至塑料基座趾部側的正級外伸接腳；負極金屬材料觸片設定有凸起于基座容置腔底邊且坐落于左邊正級觸點與右邊正級觸點中間的負極觸點，負極觸點與左邊正級觸點、右邊正級觸點間距布局，負極金屬材料觸片設定有越過塑料基座并拓寬至塑料基座趾部側的負極外伸接腳；塑料基座的基座容置腔內可相對性左右主題活動地嵌配有開關，開關的下方側裝下設呈弧面樣子的金屬彈片，開關下表層的正中間部位設定有朝下凸起拓寬的按鍵突起，左邊正級觸點、右邊正級觸點各自與金屬彈片觸接；當開關按住時，按鍵突起朝下抵壓金屬彈片的正中間部位并促使金屬彈片與負極觸點觸碰，以促使正級金屬材料觸片與負極金屬材料觸片極性通斷；開關的內部成形有朝上張口的按鍵容置腔，按鍵容置腔嵌入配有LED燈。在其中，上述LED燈設定有正級接腳、負極接腳，上述塑料基座相匹配正級接腳、負極接腳各自成形有左右徹底圍繞的接腳插裝孔，正級接腳、負極接腳各自插裝于相對側的接腳插裝孔內，且正級接腳、負極接腳的下方一部分別拓寬至塑料基座的下方側。在其中，上述開關設定有朝縱向凸起的上方限位開關突起、下方限位開關突起，上方限位開關突起坐落于下方限位開關突起的上方側且上方限位開關突起與下方限位開關突起間距布局，上述塑料基座的上方部設定有基座限位開關部，基座限位開關位置于上方限位開關突起與下方限位開關突起中間；當該新型帶燈輕觸開關處在斷掉情況時，上述金屬彈片朝上抵頂上述按鍵突起且下方限位開關突起的上表層與基座限位開關部的下表層抵接；當開關徹底按住且該新型帶燈輕觸開關處在合閉情況時，上方限位開關突起的下表層與基座限位開關部的上表層抵接。

       本發明專利的有利實際效果為：本發明專利上述的一種新型帶燈輕觸開關，其包含有呈正方體樣子的塑料基座，塑料基座的內部成形有朝上張口的基座容置腔，塑料基座的下方部裝下設正級金屬材料觸片、與正級金屬材料觸片間距布局的負極金屬材料觸片，正級金屬材料觸片、負極金屬材料觸片各自與塑料基座注塑加工成一體構造；正級金屬材料觸片設定有各自凸起于基座容置腔底邊的左邊正級觸點、右邊正級觸點，左邊正級觸點坐落于右邊正級觸點的左端側且左邊正級觸點與右邊正級觸點上下直對且間距布局，正級金屬材料觸片還設定有越過塑料基座并拓寬至塑料基座趾部側的正級外伸接腳；負極金屬材料觸片設定有凸起于基座容置腔底邊且坐落于左邊正級觸點與右邊正級觸點中間的負極觸點，負極觸點與左邊正級觸點、右邊正級觸點間距布局，負極金屬材料觸片設定有越過塑料基座并拓寬至塑料基座趾部側的負極外伸接腳；塑料基座的基座容置腔內可相對性左右主題活動地嵌配有開關，開關的下方側裝下設呈弧面樣子的金屬彈片，開關下表層的正中間部位設定有朝下凸起拓寬的按鍵突起，左邊正級觸點、右邊正級觸點各自與金屬彈片觸接；當開關按住時，按鍵突起朝下抵壓金屬彈片的正中間部位并促使金屬彈片與負極觸點觸碰，以促使正級金屬材料觸片與負極金屬材料觸片極性通斷；開關的內部成形有朝上張口的按鍵容置腔，按鍵容置腔嵌入配有LED燈。

      根據所述總體設計，本發明專利具備總體設計新奇、平穩可信性好、方便使用的優勢。
