自鎖開關原理

自鎖開關是開關里面一種類型，包含很多種款式的開關，帶有自鎖功能的開關，都可以屬于自鎖開關，主要表現為，在開關按鈕第一次按時，開關接通并保持，即自鎖，在開關按鈕第二次按時，開關斷開，同時開關按鈕彈出來。比如常見的翹板開關，也屬于自鎖開關的范圍，與自鎖開關相反的就是復位開關。

自鎖開關分類

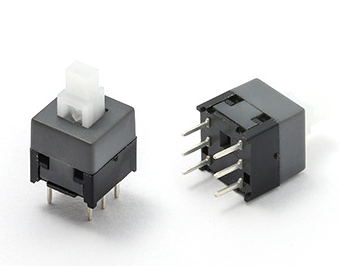

1、帶自鎖的按鍵開關

大致結構如下圖，多用于玩具和家用電器上，這種就是屬于按一些開，松開后電路依舊保持在按下的那個時候，需要改變則在按一次。

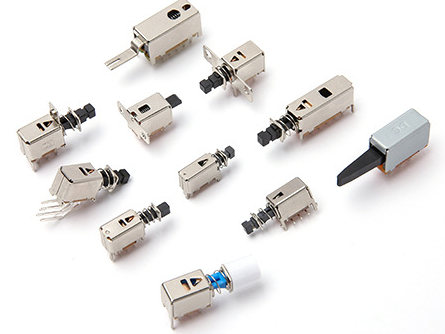

2、自鎖直鍵開關

帶自鎖功能的直鍵開關最為常見的就是廚房里面的油煙機，很多都使用直鍵開關，有清晰的反饋手感和按下后的位移，可以輕觸知道現階段是開了哪個開關的功能。

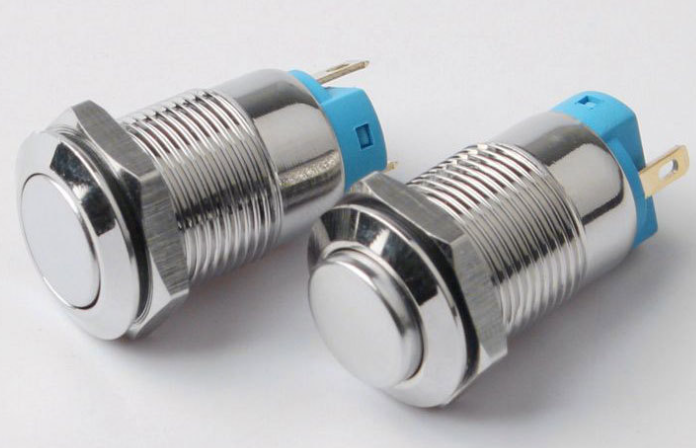

3、自鎖金屬按鍵開關

這個用在比較多的是一些機器面板上，第一是金屬結構耐用，第二是手感好防水，第三能過大電流等優點。

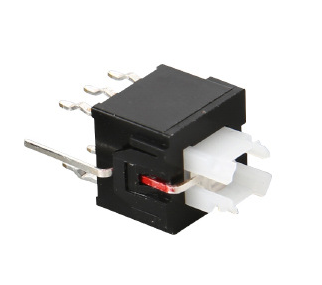

4、自鎖輕觸開關

這類自鎖輕觸開關大多都會帶燈，用在比如像電視機和比較高級的飲水機這類的比較多。

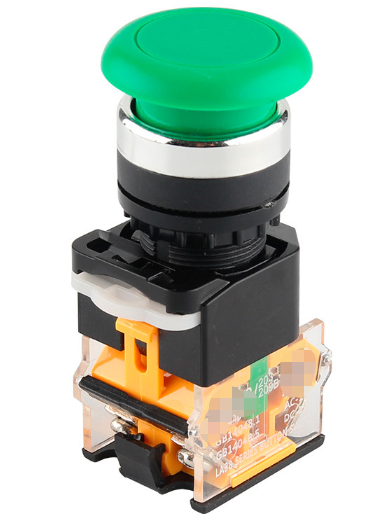

5、蘑菇頭自鎖按鈕開關

這類開關用在各種電控箱上比較多，因?yàn)椴簧倏梢詫?shí)現自鎖，也可以實現復位，所以在需要多種狀態的工業設備上最為常見。

自鎖按鈕開關如何接線

常規的自鎖開關有三個腳或者是4個腳比較多，以4個腳的蘑菇頭自鎖按鈕開關為例，講解下自鎖按鈕開關怎么接線。

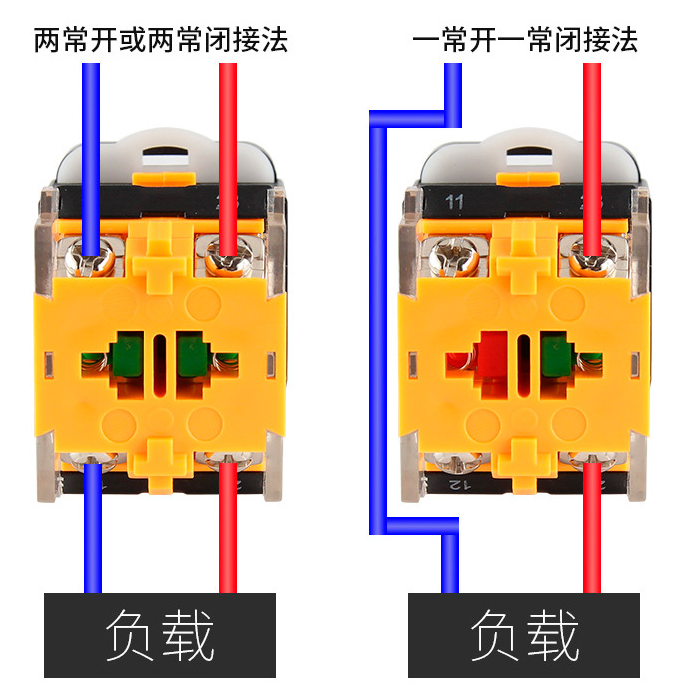

1、先看下按鈕開關的接線端子部分的火線和零線位置，紅色標注為火線，藍色為零線

2、常規的可以2中解法，第一種是直連式，零線直連和火線直連到對應的接口，適合兩常開或者兩常閉的情況，第二種是單直連，就是火線直連到按鈕上，但是零線錯開不連接到按鈕上，適合一常開一常閉的情況。

通過上文簡述，可以了解到自鎖按鈕開關其實品類還是很豐富，應用范圍也很廣。
