微型輕觸開關種類很多，基本以貼片為主，下面列舉常見型號的小型輕觸開關尺寸和安裝圖

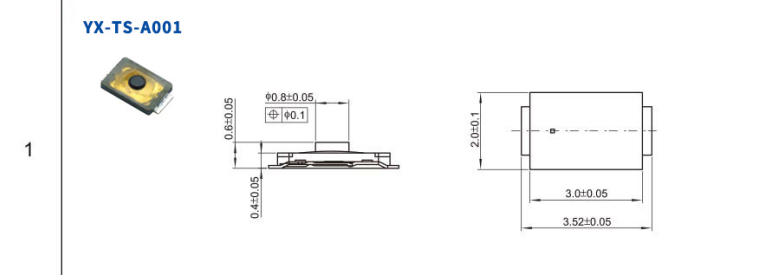

YX-TS-A001,3*2微型輕觸開關

電路安裝圖

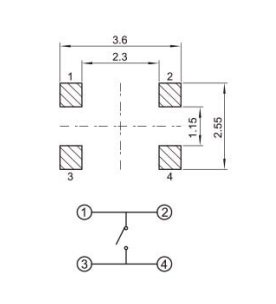

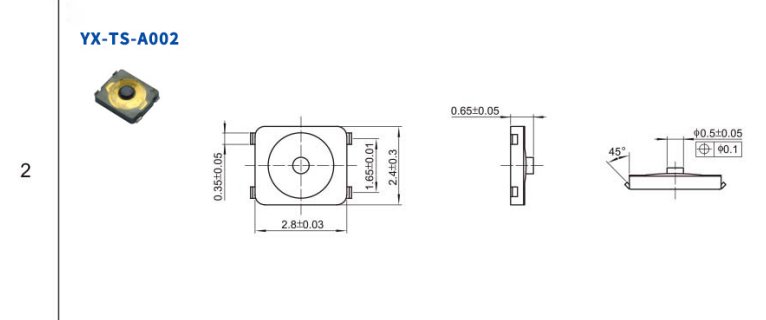

YX-TS-A002,2.8*2.4微型輕觸開關

電路安裝圖

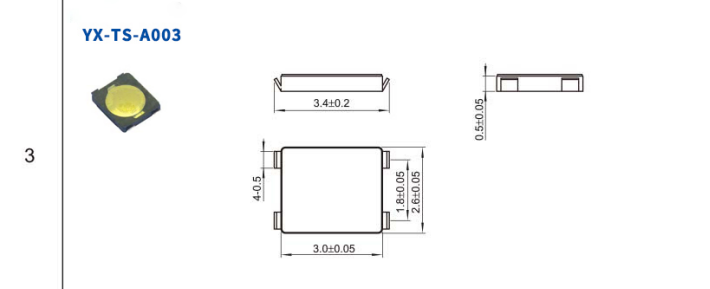

YX-TS-A003,3*2.6微型輕觸開關

電路安裝圖

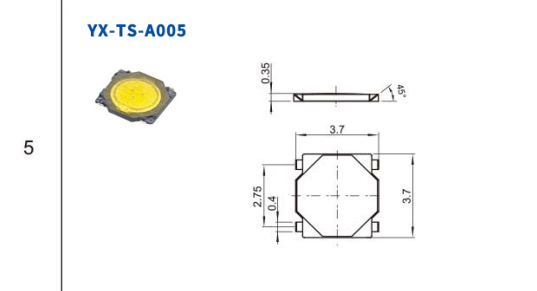

YX-TS-A005，3.7*3.7小型貼片輕觸開關

電路安裝圖

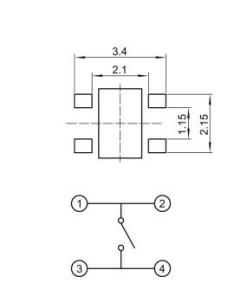

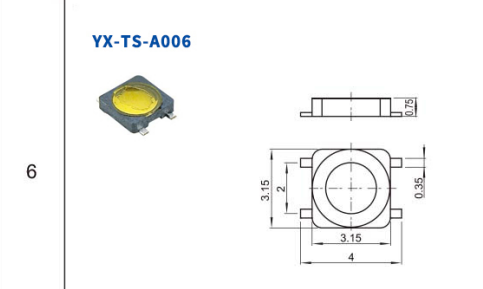

YX-TS-A006，四腳貼片小型輕觸開關

電路安裝圖

微型輕觸開關注意事項

1、給輕觸開關端子進行焊接時，如果在端子上施加負荷，因條件不同會有松動，變形及電特性劣化的可能，請?jiān)谑褂脮r(shí)注意。

2、使用通孔印刷電路板及推薦以外的電路板時, 由于熱應力的影響會發生變化，所以請事先就焊接條件進行充分的確認。

3、進行兩次焊接時，請?jiān)诘谝淮魏附硬糠只謴?fù)到常溫之后再進行。連續加熱可能使外圍部變形，端子的松動，脫落及電特性降低。

4、關于焊接的條件設定，需要確認實際批量生產條件。

5、產品以直流的電阻負載為前提設計制造的。使用其它負荷[感應性負荷,電容性負荷]時，請另行確認。

6、印刷電路板安裝孔及模式，請參照產品圖中記載的推薦尺寸。

7、開關請用于直接由人操作按開關的結構。請不要用于機械性的檢測功能。

8、輕觸開關操作時，如果施加規定以上的負荷，開關將有被損壞的可能。請注意不要在開關上施加規定以上的力。

9、請避免從側面按操作部的用法。

10、對于平軸桿型，盡量按下開關中心部。對于鉸鏈結構，按下時軸桿按動位置將移動，請?zhí)貏e注意。

11、開關安裝后，因其他零部件的粘結劑硬化等通過蓄熱硬化爐時，請與專業人士聯系。

12、如果使用開關的整機的周圍材料產生腐蝕性氣體，將有可能造成接觸不良等現象，所以請事先進行充分的確認。

13、碳接觸點具有因推壓負荷接觸電阻發生變化的特性。用于電壓分壓回路等時，請?jiān)诔浞执_認之后使用。

14、關于密閉型以外的型號，對異物的侵入，請充分注意。
