隨著科技的不斷發展，電子行業成為全球最具有生命力的行業之一，而電路板是電子產品中必不可少的一個組成部分，因此，電路板的加工也日益得到廣泛關注。電路板加工的一種重要方法就是使用PCB數控鉆孔機。本文將主要介紹PCB數控鉆孔機的基本知識。

PCB數控鉆孔機的類型

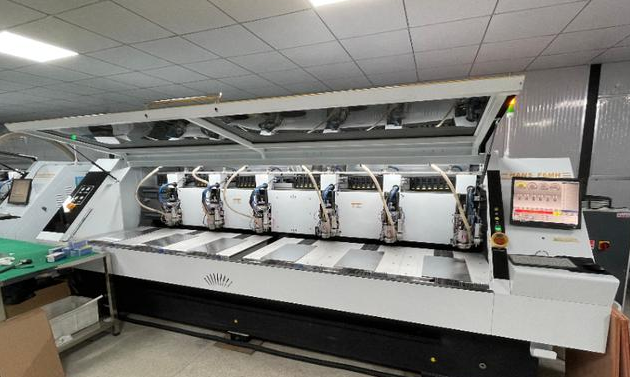

PCB數控鉆孔機是用來打鉆孔的一種設備，它可以快速、準確地將鉆頭鉆入電路板的預定孔位，完成導電孔、過孔以及定位孔等的鉆孔工作，目前市場上主要有以下兩種類型。

1.機械式PCB鉆孔機

機械式PCB鉆孔機通常采用電腦數控系統來實現鉆孔，能夠?qū)崿F(xiàn)高速、高精度的鉆孔，同時能夠進行各種孔的加工。

2.激光式PCB鉆孔機

激光式PCB鉆孔機所采用的是激光技術，它可以快速、準確地完成細小的孔的加工，而且對電路板的損傷較少。

PCB數控鉆孔機的主要組成部分

PCB數控鉆孔機由許多零部件構成，主要分為以下幾個部分：

1.操作系統

操作系統通常由計算機、軟件程序、人機界面等組成，通過它可以實現鉆孔機的自動化控制。

2.定位系統

定位系統主要用于定位電路板，通常采用氣墊臺或是特殊的機械夾具進行定位，以保持電路板的穩定性。

3.鉆孔系統

鉆孔系統由主軸、鉆頭、冷卻系統等部分組成，主要用于完成電路板鉆孔的加工。

4.氣動系統

PCB數控鉆孔機大多都采用氣動元件，例如氣缸、電磁閥等，來完成鉆孔機的自動化控制。

5.進給系統

進給系統是鉆孔機的關鍵部件之一，它的控制精度直接關系到鉆孔機的穩定性和鉆孔質量。

PCB數控鉆孔機的操作技術主要包括以下幾個方面：

數控編程：根據PCB板的要求，進行數控編程，確定鉆孔的位置和孔徑等參數。

機械調試：對PCB數控鉆孔機的機械部分進行調試，確保運動機構的精度和穩定性。

試鉆：在正式鉆孔之前，需要進行試鉆，以檢驗鉆孔機的精度和效率。

鉆孔加工：按照數控編程和機械調試的要求，進行精密鉆孔加工。

PCB數控鉆孔機的操作流程

PCB數控鉆孔機的工藝流程主要包括以下步驟：

下料：將PCB板放置在PCB數控鉆孔機的平臺上，調整位置和角度，確保鉆孔位置的準確性和一致性。

數控編程：根據PCB板的要求，編制數控程序，確定鉆孔的位置和孔徑等參數。

機械調試：對PCB數控鉆孔機的機械部分進行調試，確保運動機構的精度和穩定性。

試鉆：在正式鉆孔之前，進行試鉆，以檢驗鉆孔機的精度和效率。

鉆孔加工：按照數控編程和機械調試的要求，進行精密鉆孔加工。

質量檢測：對鉆孔加工的PCB板進行質量檢測，確保符合要求。

清理和保養：對PCB數控鉆孔機進行清理和保養，確保設備的精度和壽命。

PCB數控鉆孔機的優缺點

PCB數控鉆孔機作為電路板制造加工的主要設備之一，其具有以下優缺點：

優點：

1.高速、高精度的鉆孔；

2.能夠進行各種孔的加工；

3.加工效率高，能夠大幅度提高生產效率；

4.智能程度高，能夠自動化控制加工過程。

缺點：

1.設備價格昂貴；

2.孔徑會存在幾十微米的誤差。

PCB數控鉆孔機是電路板制造加工中不可或缺的設備，本文通過分析PCB數控鉆孔機的類型、主要組成部分、操作流程以及優缺點等方面，詳細介紹了它的基本知識。未來，PCB數控鉆孔機將繼續得到不斷研究和創新，為電子行業的發展提供更好的支持。
