旋轉開關工作原理

旋轉開關是一種常見的電子開關，其工作原理基于電子原理和機械原理。它可用于控制各種家用電器、燈具、機器設備等電器產品。旋轉開關的核心部件是旋鈕和編碼器開關組件。當旋鈕被擰動時，旋鈕的機械運動會觸發開關內部的電路，從而實現對電器的控制 。

旋轉開關一般哪個方向是開

旋轉開關的開啟方向因設備類型和品牌而異。對于一些設備，如帶有手輪的控制器，向右手大拇指方向旋轉表示開啟。而對于一些閥門類的設備，通常是往左旋轉到底為開啟，往右旋轉到底為關閉。還有一些設備的旋鈕設置在左邊，那么向左旋轉是打開，向右旋轉是關閉；反之亦然。此外，有些開關會通過漢字的開關或英文ON/OFF標識、是否帶有黑圓點、或者內部帶有氖管來指示開關狀態。因此，具體操作應根據設備的使用說明書或標識進行。

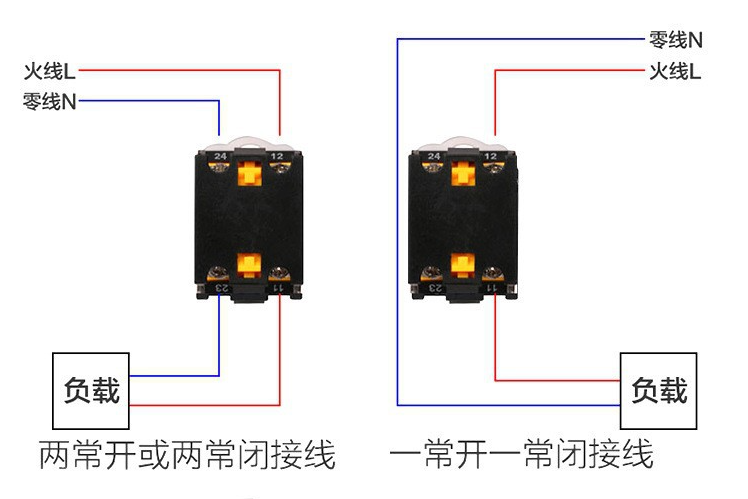

旋轉開關接線方法

旋轉開關的接線方法因其類型和用途而異。以下是一些常見的接線方法：

1. 對于三檔旋轉開關，其內部結構包括動觸片、定觸片等，通過動觸片旋轉可以使定觸片分時導通，實現換擋效果。

2. 在倒順開關中，一側通常有兩根電源線和一根負載線，另一側則有兩根負載線和一根電源線。這種開關可以實現正反轉控制，只需將三相電源接入標注有1/L1,3/L2,5/L3的接線端，電機的接線接入標注有2/T1,4/T2,6/T3的接線端即可。

3. 旋鈕開關主要控制火線，即將該火線與開關串聯在一起。

4. 對于需要正反轉控制的場合，可能需要四根線，分別是電源線一根，控制線兩根，自鎖線一根?？刂凭€(xiàn)分別接藍黑按鈕輸出，電源接紅色常閉觸點，常閉輸出接啟動。

需要注意的是，旋轉開關的接線方式有很多，需要根據實際需要正確選用相應規格的產品。同時，在安裝旋轉開關時，應使手柄保持水平旋轉位置，避免負載的功率因素過低時影響開關壽命。

旋轉開關o和s檔位

旋轉開關的O和S檔位通常被用來表示不同的操作方向。"O" 或 "open"，即開，通常表示使閥門開度增加的操作，而"S" 或 "close"，即關，表示使閥門開度減小的操作。這種設計原理也被廣泛應用于其他電子設備的多檔位旋轉開關中，如電暖器、電風扇等。在這些設備中，開關的“閉合”（closed）狀態表示電子接點導通，允許電流流過；開關的“開路”（open）狀態表示電子接點不導通形成開路，不允許電流流過。
