輕觸開關的原理：又叫按鍵開關，最早出現在日本[稱之為:敏感型開關]使用時以滿足操作力的條件向開關操作方向施壓開關功能閉合接通，當撤銷壓力時開關即斷開，其內部結構是靠金屬彈片受力變化來實現通斷的。輕觸開關由:嵌件、基座、彈片、按鈕、蓋板組成其中防水類輕觸開關在彈片上加一層聚酰亞胺薄膜。

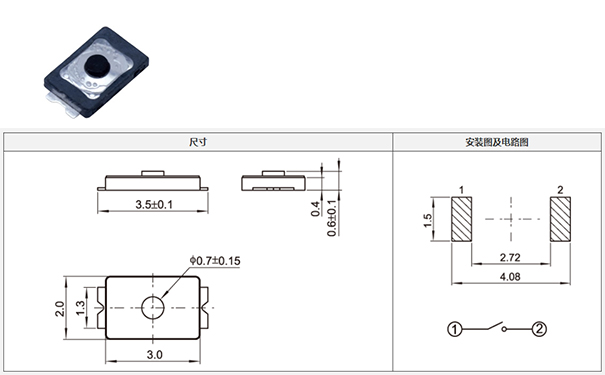

2x4微型輕觸開關電路圖

此款開關多用于耳機的音量+和-的按鍵，手感偏軟，有帶定位柱和不帶定位柱多款式選擇。

3x3輕觸開關電路圖

此款開關用于各種微波爐，洗衣機的面板多功能按鈕，回饋感比較強。

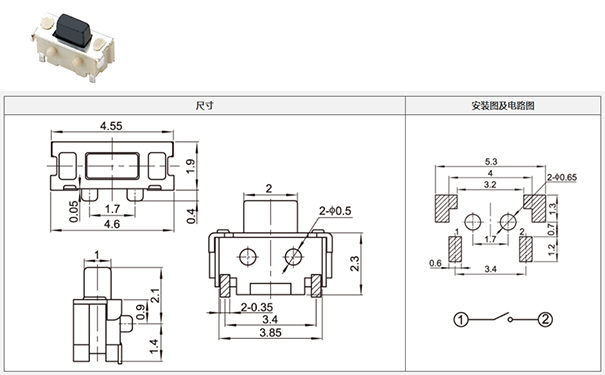

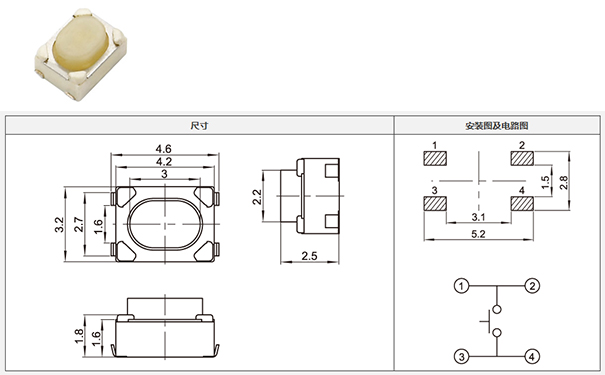

3x4輕觸開關電路圖

此款開關多用于便攜式手電筒，電子筆的電源啟動按鈕上。

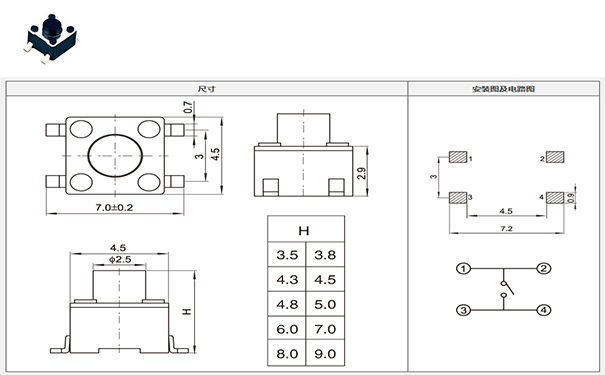

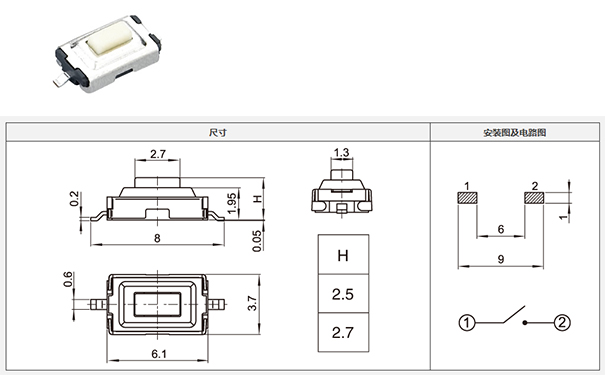

3x6輕觸開關電路圖

此款開關用于小型玩具的功能啟動比較多，手感比較軟。

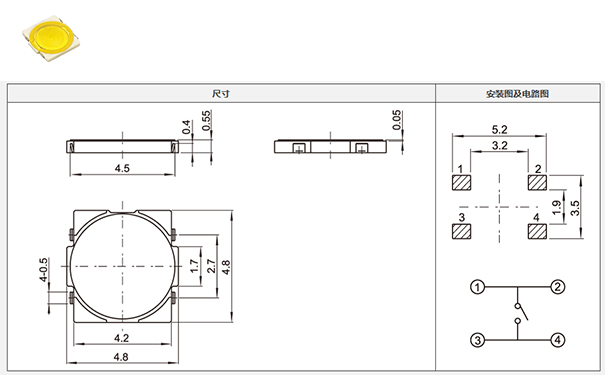

4.5x4.5輕觸開關電路圖

此款開關多用于發光音樂玩具的啟動按鈕。

4x4輕觸開關電路圖

此款開關多用于觸摸板類型的，比如常見的電磁爐微波爐面板開關。

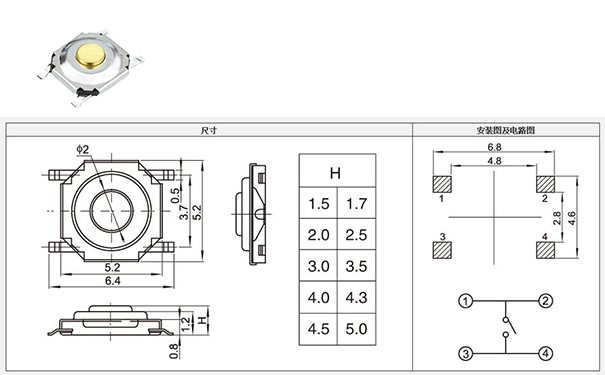

5.2x5.2輕觸開關電路圖

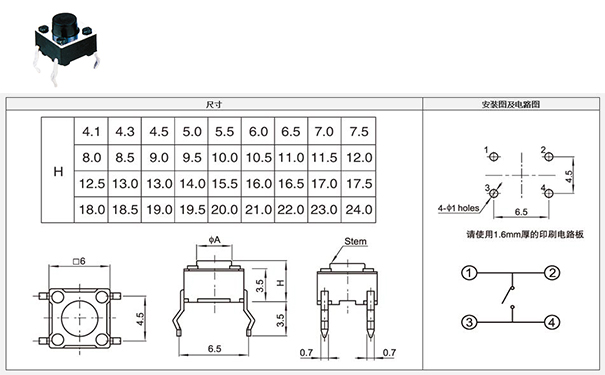

6x6輕觸開關電路圖

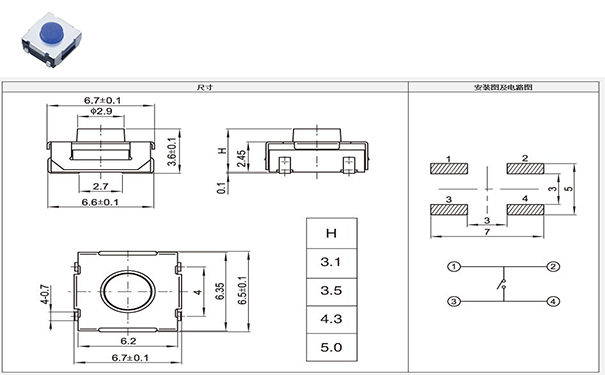

6.2x6.2微型輕觸開關電路圖

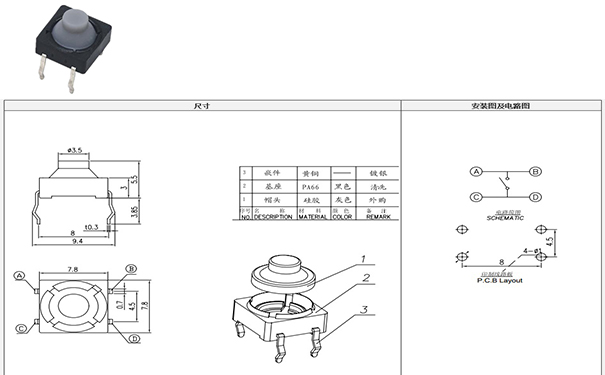

8x8防水輕觸開關電路圖

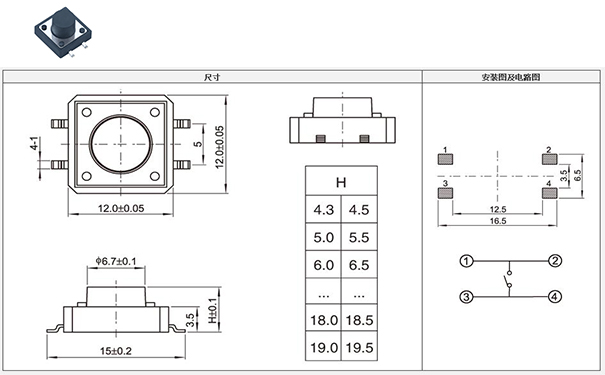

12x12小型輕觸開關電路圖
