紅藍色撥碼開關

撥碼開關（也叫DIP開關，撥動開關，超頻開關，地址開關，撥拉開關，數碼開關，指撥開關）是一款用來操作控制的地址開關，采用的是0/1的二進制編碼原理。紅藍撥碼開關的廠家批發價格在0.12~0.5元/個；

撥碼開關型號

紅藍撥碼開關很多款型號，按照腳位來區分有直插式(DIP) 和貼片式(SMD)之分，按照撥動的方式來分有平撥跟側撥之分，按照腳間距有2.54mm和1.27mm腳間距之分，按照顏色有黑色，紅色，藍色的區別。根據狀態來說還有兩態跟三態之分。根據位數來說正常是都是1-10位、12位等11個位數。其實細分下來，還有很多種。

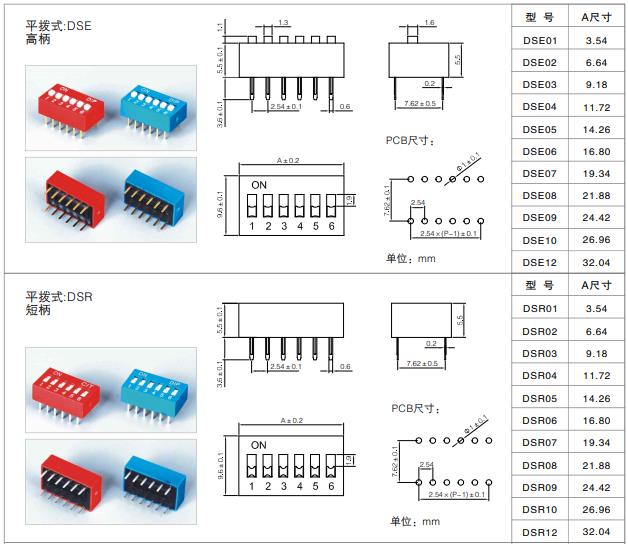

平撥式撥碼開關（高柄和短柄）

撥碼開關的常見別稱有：

(1)DIP開關：最廣泛使用的別稱，“DIP” 即 “Dual In-line Package”（雙列直插封裝），因這類開關普遍采用雙列直插的封裝形式而得名，是行業內的標準稱呼之一。

(2)地址開關：撥碼開關通過二進制編碼原理設置設備地址，在通信和網絡設備中廣泛應用，因此被稱為地址開關。

(3)指撥開關：撥碼開關體積小巧，可通過手指直接撥動操作，因此也被稱為指撥開關。

(4)數碼開關：撥碼開關通過二進制編碼表示數字信息，在數碼設備中用于參數設置，因此被稱為數碼開關。

(5)超頻開關：在計算機硬件領域，撥碼開關常用于調整CPU或內存的超頻參數，因此被稱為超頻開關。

(6)撥拉開關：這一別稱強調了撥碼開關通過撥動操作實現電路通斷的功能特點。

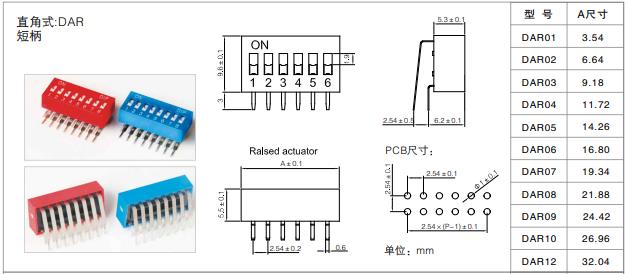

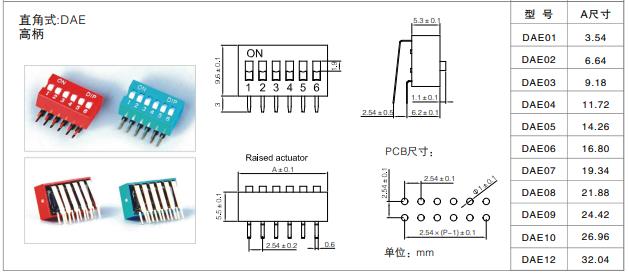

直腳式撥碼開關（高柄和短柄）

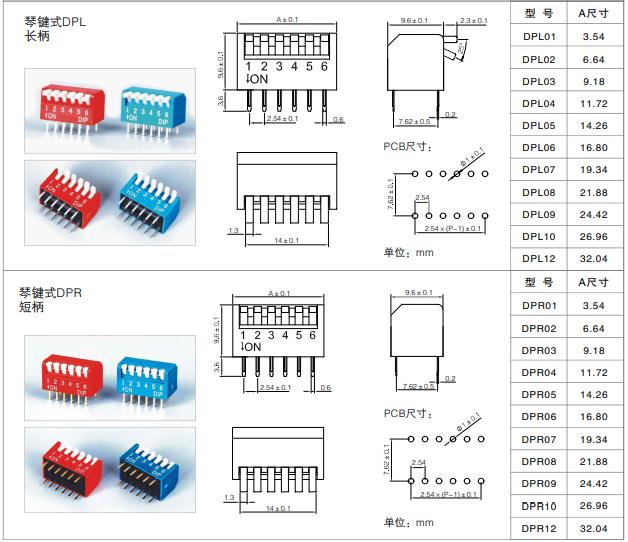

琴鍵式撥碼開關（高柄和短柄）

類型與分類

按安裝方式

直插式（DIP）：引腳穿過PCB孔焊接，適用于傳統通孔安裝。

貼片式（SMD）：表面貼裝，適合高密度集成電路設計。

按操作方向

平撥型：水平滑動撥動桿，常見于標準DIP開關。

側撥型：垂直按壓操作，如琴鍵型開關。

旋轉型：通過旋轉撥盤設定參數，如VHF/FM廣播發送器中的壓控振蕩器偏壓調整。

按功能擴展

編碼型：預設編碼規則，支持復雜功能控制（如數據編碼、地址設置）。

自鎖型：切換狀態后自動鎖定，防止意外操作。

參數

型式代號:平拔式/直角式/琴鍵式

拔桿類型：高柄/短柄/長柄

開關位數：1-12位

外殼顏色：紅/藍/黑

鍍金方式：半錫金/全金

貼膜方式：無貼膜/表面貼膜

電氣壽命：5000次以上

適用溫度：-20℃~+85℃（無冰凍）

特點

采用高性能彈片,確保優良的接觸性能和機械壽命;

采用先進的電鍍工藝,開關內部接點處鍍金厚度更厚，

接觸電阻更小，電氣壽命更長，外部插針鍍錫確保焊接可靠性;

開關底部和四側全部密封,可使用于PCB整體封膠處理;

采用自動化裝配,保證插針的整齊度,更利于產品的安裝.

材料

蓋子:PBT塑料(紅色或藍色)

底座:PBT塑料（黑色）

操作桿:POM聚甲醛塑料(白色)

灌封膠:環氧樹脂

端子:磷青銅

表面電鍍:

整體鍍金:底層鍍鎳,表層鍍金,適合拔插安裝

半錫金:底層鍍鎳,內部接點鍍金,端子鍍錫,適合焊接

密封膠帶:聚酰亞胺KAPTON

焊接和清洗注意點

手工焊接: 320°C不超過5秒. (30瓦烙鐵max.)

波峰焊:260℃不超過5秒。

在焊接和清潔過程中開關處于斷開狀態。

焊接后進行清洗需使用表面貼密封膠 (型號T)規格的開關。

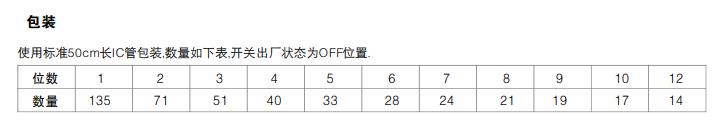

注意:焊接時必需使開關保持在OFF狀態下進行。
