插座

RJ45網口母座

發布時間:2020-03-23 點此:5987次

RJ45是布線系統中信息插座(即通信引出端)連接器的一種,連接器由插頭(接頭、水晶頭)和插座(模塊)組成,插頭有8個凹槽和8個觸點。RJ是Registered Jack的縮寫,意思是“注冊的插座”。在FCC(美國聯邦通信委員會標準和規章)中RJ是描述公用電信網絡的接口,計算機網絡的RJ45是標準8位模塊化接口的俗稱。

RJ45網口母座的廠家批發價格:0.07~1.2元/個;


因?yàn)槭褂玫脑O(shè)備不同,穎鑫電子廠家為客戶提供了以下幾種常見的款式:

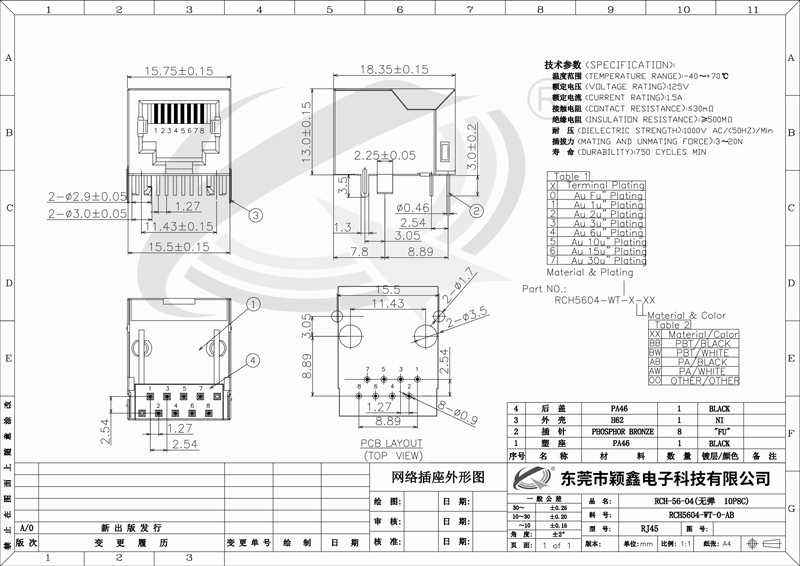

RCH-56-04(無彈)

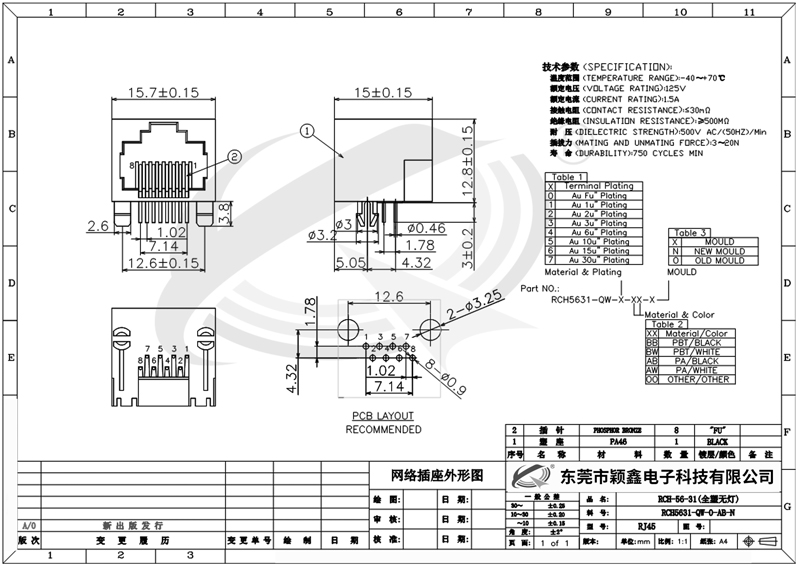

RCH-56-31(全塑無燈)

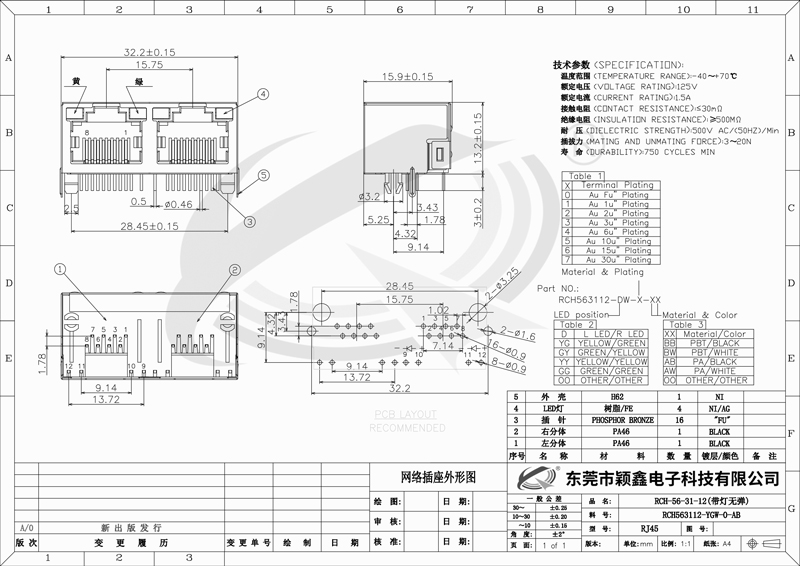

RCH-56-31-12(帶燈無彈)

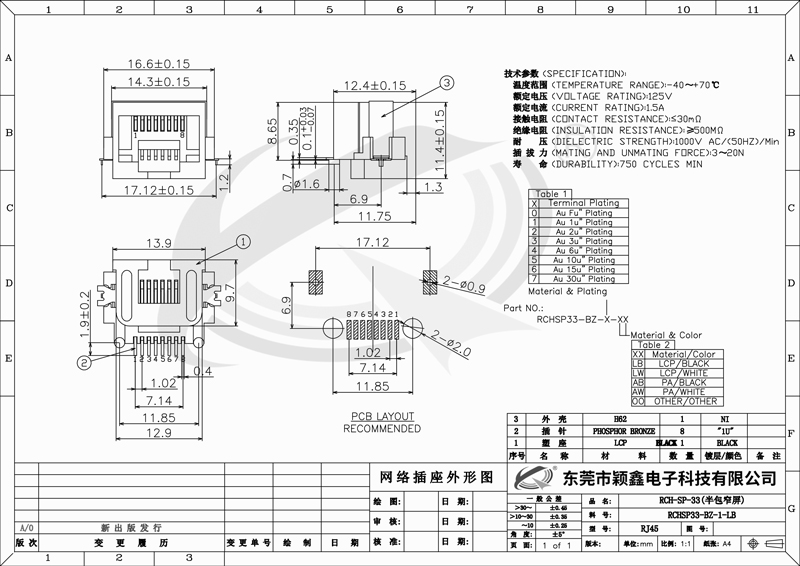

RCH-SP-33半包窄屏--17.12--針長

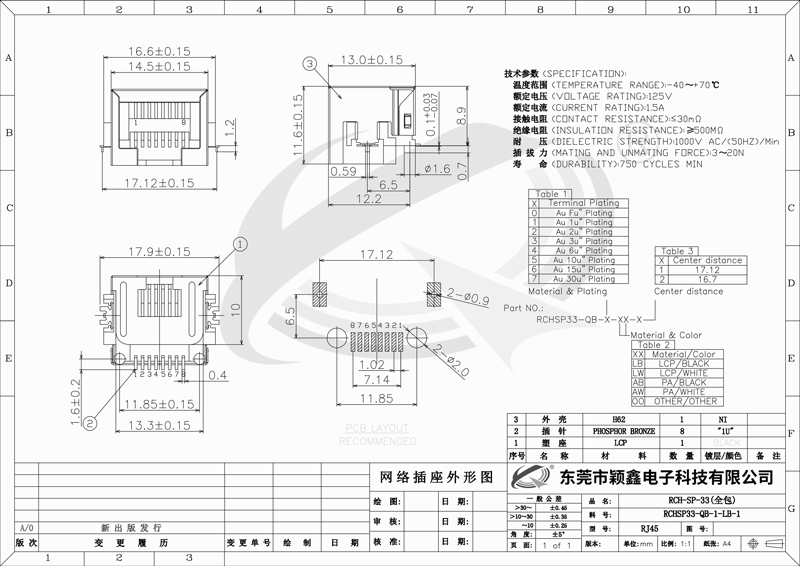

RCH-SP-33全包--17.12--針長

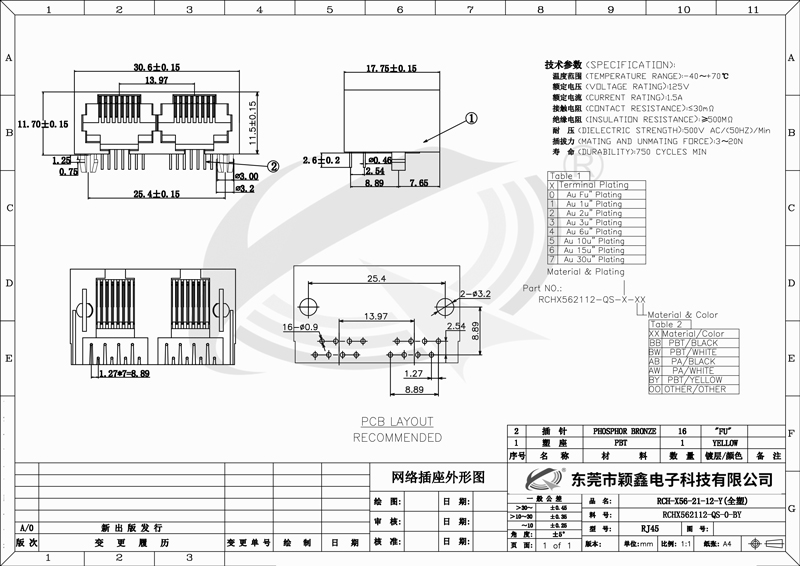

RCH-X5621-12-Model

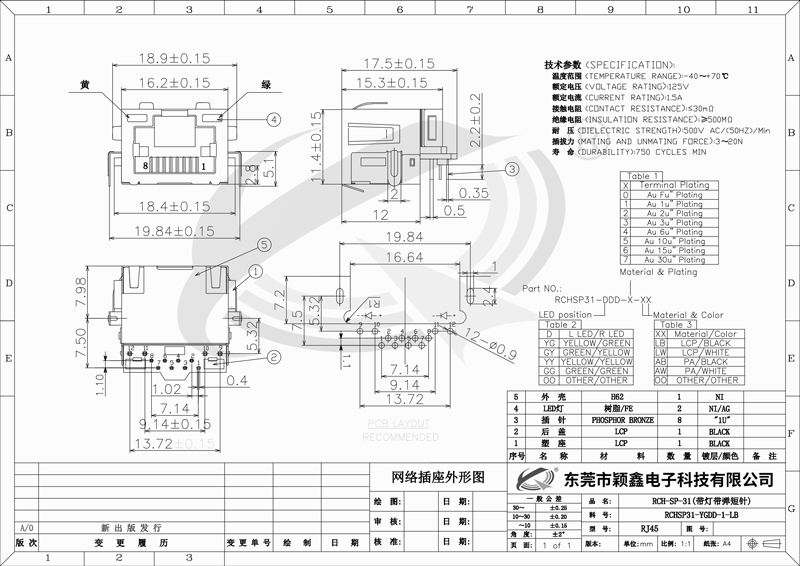

RCH-SP-31(帶燈帶彈短針)

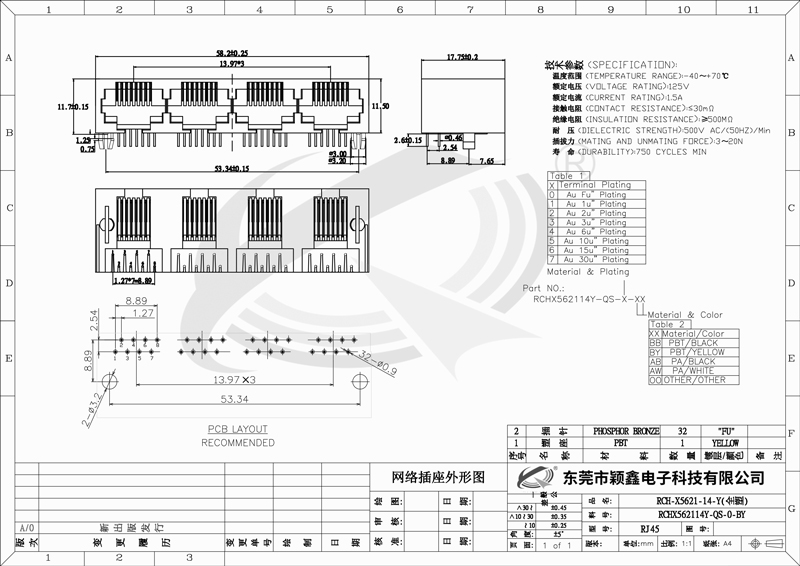

4口母座RCH-X5621-14

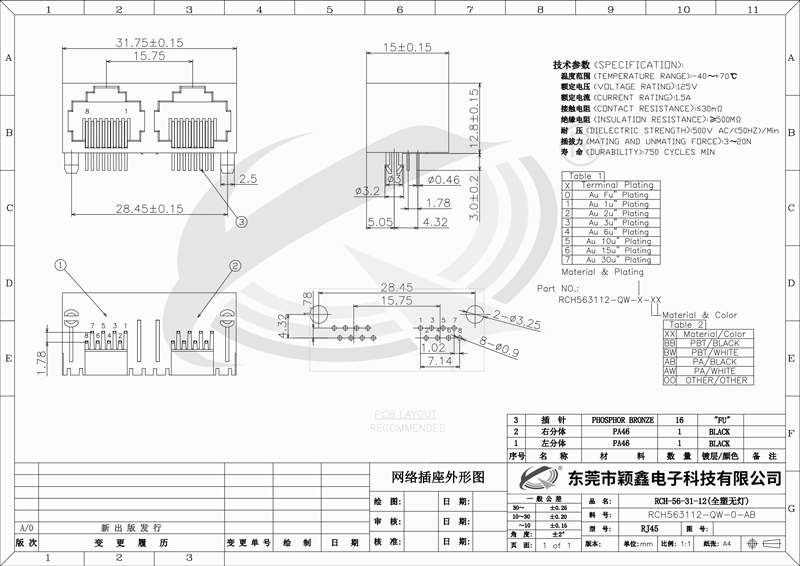

RCH-56-31-12(全塑無燈)


常見的RJ45接口有兩類:用于以太網網卡、路由器以太網接口等的DTE(數據終端設備)類型和用于交換機等的DCE(數字通信設備)類型。當兩個類型一樣的設備使用RJ45接口連接通信時,必須使用交叉線連接。如果DTE類型接口和DTE類型接口相連時不交叉相連引腳,對觸的引腳都是數據接收(發送)引腳,不能進行通信。另外:一些DCE類型設備會和對方自動協商,此時連接用直通線或平行線均可。


常用的RJ45非屏蔽模塊高2cm、寬2cm、厚3cm、塑體抗高壓、阻燃,可卡接到任何M系列模式化面板、支架或表面安裝盒中,并可在標準面板上以90°(垂直)或45°斜角安裝,特殊的工藝設計至少提供750次重復插拔。模塊使用了T568-A和T568-B布線通用標簽。這種模塊是綜合布線系統中應用最多的一種模塊,無論從三類、五類、還是超五類和六類,它的外形都保持了相當?shù)囊恢隆?/span>

RJ45 和RJ11區別

  不同的標準,不同的尺寸。由于兩者的尺寸不同(RJ11為4或6針,RJ45為8針連接器件),顯然RJ45插頭不能插入RJ11插孔。反過來卻在物理上是可行的(RJ11插頭比RJ45插孔小), 由此讓人誤以為兩者應該或者能夠協同工作。實際上不是這樣。強烈建議不要將RJ11插頭用于RJ45插孔。

  因?yàn)镽J11不是國際標準化的,其尺寸,插入力度,插入角度等等沒有統一依照國際標準接插件設計要求,因此不能確保能夠具有互操作性。它們甚至引起兩者的破壞。由于RJ11插頭比RJ45插孔小,插頭兩邊的塑料部分將會損壞插入的插孔的金屬針。

注意事項

  注意事項一、rj45插座的接地端子(保護端子)不得與工作零線端子直接連接。

  注意事項二、三相四孔、三相五孔插座的上孔為保護端子,應與接地線或保護零線連接;同一場所的三相插座,其接線的相序必須一致,并與用電設備的插頭相序一致。

  注意事項三、潮濕或灰塵多的場所,應選用密封良好防水防濺插座。插座的安裝必牢固,面板上不得有外露的金屬部分。插座的導線載流量應與插座額定電流相匹配。

  注意事項四、當交流、直流或不同電壓等級的插座安裝在同一場所時,應有明顯的區別,且必須選用不同的結構、不同規格和不能使插頭互換的插座;其配套的插頭,應按交流、直流或不同電壓等級區別使用。

  注意事項五、相兩孔插座,面對插座的右孔或上孔與相線連接,左孔或下孔與零線連接;單相三孔插座,面對插座的右孔與相線連接,左孔與工作零線連接,上孔(保護端子)與接地線或保護零線連接。插座的接線應與插座對應。

  除此之外,rj45插座型號選準后要注意插頭尾部出線孔徑大小,防止電纜線小于孔徑要漏水。RJ45連接器選用時要考慮屏蔽鍍層,能防止鹽霧。rj45插座接線時,必須按對應的接點序號端接。rj45插座在末端鎖緊前,禁止通電使用。
