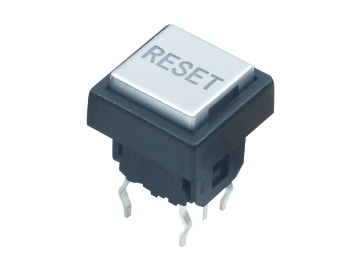

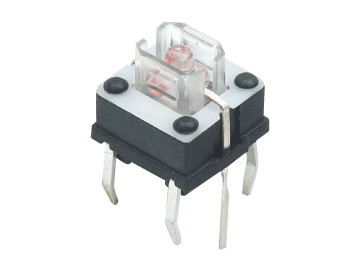

有關帶燈輕觸開關的拼裝步驟：

①拼裝電路：首要，先將結束的降低電路的開關貼在三文治層，隨后輕觸開關的銀膏點燈應放置在三文治中間的洞，沒有泡沫，隨后貼在電路。留意上下電路位置的擺正，接觸點不可錯位。

②尾沖線：用刀架將尾沖線沖走，兩側的尾沖線要均勻?？蛇\用橡皮尺將出料孔的內沿從上到下沿端線排列。關鍵性的是要留意尺子應當粘在線的另一邊，這樣可以避免粘到銀糊上。

③制做里層：使線鋪平在合適外形尺寸的里層上，用錐體將其壓下去，隨后在開關中心畫一個穿入10的圓，將其壓下去。隨后用帶燈輕觸開關，在圓與圓之間用刀片輕敲2毫米寬的出氣孔。留意最少要接入三個圓，另外輕敲通風槽，要留意盡量減少通過上下線的交點。如果是這樣，應當用液體膠封口。

④粘帖線路板：將檢驗到的面板粘帖到電路上。粘帖時應留意四角排列，并將表層膠泡刮平，粘帖到透明體處，看是否黏連。

⑤線尾線處置：使線尾剪平，不要打端子背面的碳漿糊- - -一層單面膠PET做加固，需要打端子時將端子正面引至端子鉚接壓力。留意，雙尾線應在尾線底部的1.5 cm圓角出口處剪斷。

⑥沖孔：在拼裝好的電路上，四角排列，透明體孔擴大1 mm，連續四周，并綁定在拼裝的電路上。用工具把它敲下來。敲門時，留意線路是否被擊中。

⑦沖壓成型模樣：外形尺寸要求精準。依據所供應的外形尺寸、印刷耗材的厚度、外形尺寸和樣子，對輕觸開關的外形尺寸做好變量處置，獲得精準的結構外形尺寸。沖壓模具的品質是立即干擾輕觸開關罩殼成型品質的關鍵性。優質凸壓運用熱壓，優點是擠壓凸形不變形，有質感和立體感。

⑧測試：看是否有任何外觀偏差和絲印不良。隨后依據電路原理，逐一檢查帶燈輕觸開關各鍵是否短路、斷路、電阻過大。另外，帶燈輕觸開關按鈕的靈敏度與LED燈的亮度不同，每一個帶燈輕觸開關的參數都要嚴格檢查。此時，每一個帶燈輕開關的產品都需要做好壽命測試，合格的開關產品一般測試壽命為50萬次。

介紹完帶燈輕觸開關的拼裝步驟之后，接下來就要介紹在拼裝時應當清楚的一些知識點，幫助更好的完成拼裝過程，減少出錯率，保證質量。

現階段，據統計，很多新手技術員對輕觸開關欠缺基礎知識，因此在安裝程序開關的過程中，一些實際操作不當，而且鑒于后置引起開關元件的損耗很大。比如，輕觸開關的基座沒有充分封口設計，留意開關的安裝程序，不要讓一些潮氣、灰塵和雜物進入。否則，假如水蒸氣進入的開關，它將立即引起的內部組件損壞，這也是很多情況下，開關的安裝程序后，某些情況下故障不能運用開關。輕觸開關焊接實際操作的一些知識點：

①在安裝程序底板時輕觸開關時，鑒于在操作過程中有可能將底板的粉末飛進開關內部，因此有必要在實際操作中添加這一點。另外，在安裝程序按鍵開關環境之前，有必要確保周圍環境不能清理太多雜物。

②回流焊時運用輕鍵開關時，留意不要讓發泡焊劑接觸安裝程序側印刷基板上的開關。假如基片上有泡沫焊劑，可能會進入開關，引起導通不良，干擾開關的電導率。

③鑒于輕觸開關的基座沒有充分封口設計，請注意安裝程序開關，不要讓一些潮氣、灰塵和雜物進入。比如，一些情況下灰塵太多，在安裝程序開關蓋之前必須蓋上保護膜，以避免灰塵和雜物的進入。

④一般建議焊接預熱溫度在100℃以下時運用輕觸開關，實際操作時焊接溫度控制在260℃，焊后時間在3秒內完成。否則，后開關的焊接時間過長，容易引起端腳被焊透或損壞，因此請多留意焊接時間和焊接溫度這兩個關鍵點。

⑤焊接過程的輕觸開關，多留意周圍的環境和工作臺的碎片，防止濺到里面的開關，和基板的重疊也應當防止基板分割粉飛濺入開關。后面的位置也會引起不好的接觸條件，干擾開關。

⑥假如對光開關做好多次焊接，第一次和第二次實際操作之間應間隔3分鐘，使開關的焊點有足夠的散熱。第二開關散熱后，應在恢復正常溫度后焊接。否則，假如開關連續加熱，輕觸開關的引腳會焊接變形，引起開關元件的損耗。

最后將介紹一下拼裝過程中的一些相關注意事項，需要我們?nèi)チ粢夂桶l(fā)現并且去完善。

①輕觸開關的工作負荷應限制在輕觸開關的垂直方向或與開關鍵性中心排列的方向。

②輕觸開關按鍵上施加的靜載荷或沖擊載荷不得超過輕觸開關參數手冊中規定的值。輕觸開關的接觸點的變形是接觸不良或觸覺的主要原因。

③手動焊接輕觸開關時，應按照輕觸開關規定的工作條件：1.烙鐵的功率應小于20 W. 2.焊頭溫度應低于280℃。 3.焊接時間應控制在3秒以內。

④輕觸開關冷卻至室溫后，應做好焊接后的清潔實際操作。在焊接或清潔過程中，應避免尖銳物體接觸開關的封口膜。假如膠片損壞，輕觸式開關的封口將受到干擾。

⑤輕觸開關組件完成后，必須避免在存放時印刷基板的部件過載，以免損壞而不重疊放置。

至此，一個輕觸開關的拼裝步驟、拼裝過程中的相關知識點問題以及拼裝前后需要留意的相關事項都一一羅列并介紹完畢了，希望看完對大家有幫助。
