輕觸開關接法詳解

在現代電子工程中，輕觸開關因其簡單、便捷的操作方式而得到廣泛應用，本文將詳細介紹輕觸開關的接法，包括基本概念、操作步驟和注意事項，以幫助讀者更好地理解和應用輕觸開關。

輕觸開關概述

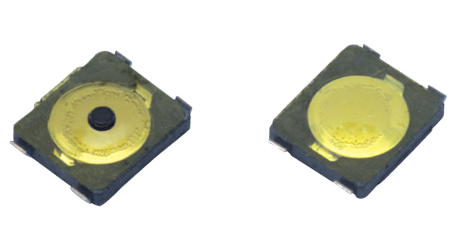

輕觸開關，也稱為按鍵開關，是一種通過按下鍵帽實現電路通斷的開關，它具有體積小、重量輕、壽命長、操作靈敏等特點，廣泛應用于家用電器、電子設備、儀器儀表、通訊設備等領域。

輕觸開關接法

1、準備工作

在進行輕觸開關接法之前，需要準備好所需的工具和材料，包括電烙鐵、焊錫、導線、絕緣膠帶等，確保工作環境安全，避免短路、漏電等危險。

2、識別開關引腳

輕觸開關通常有三個引腳，分別為公共端（Common）、常開端（NO）和常閉端（NC），在接法過程中，需要正確識別各個引腳的功能。

3、基本接法

（1）串聯接法：將公共端與電源正極相連，常開端和常閉端分別連接到負載上，當按鍵按下時，公共端與常開端導通，負載得電工作；按鍵松開時，公共端與常閉端導通，負載保持斷電狀態。

（2）并連接法：將公共端連接到電源正極，常開端和常閉端分別連接到不同的負載上，無論按鍵是否按下，兩個負載都能得到電源供電，但其中一個負載在按鍵按下時會短暫斷電。

4、接線步驟

（1）根據電路需求，確定輕觸開關的引腳連接方式。

（2）使用電烙鐵和焊錫將導線與輕觸開關引腳焊接牢固。

（3）用絕緣膠帶將裸露的導線部分包裹好，以防短路和觸電。

（4）按照電路圖將焊接好的輕觸開關連接到電路中。

5、注意事項

（1）確保焊接質量，避免虛焊、錯焊等現象。

（2）注意接線順序，避免接錯引腳導致電路故障。

（3）使用絕緣膠帶時，要確保包裹緊密，防止裸露部分接觸到其他導體。

（4）在連接完成后，進行功能測試，確保輕觸開關工作正常。

常見故障及排除方法

1、接觸不良：可能是由于焊接不牢固或引腳變形導致，解決方法是重新焊接或更換輕觸開關。

2、按鍵失靈：可能是按鍵內部污染或損壞，清理按鍵內部或更換新的輕觸開關可解決問題。

3、短路或漏電：可能是由于導線破損或絕緣不良導致，檢查導線連接處，確保絕緣良好，必要時更換導線。

本文詳細介紹了輕觸開關的接法，包括準備工作、識別開關引腳、基本接法、接線步驟及注意事項，通過了解輕觸開關的接法，讀者可以更好地應用輕觸開關于實際工程中，提高電子設備的性能和可靠性，本文還介紹了常見故障及排除方法，以幫助讀者解決使用過程中可能遇到的問題，希望本文能對讀者有所幫助。
