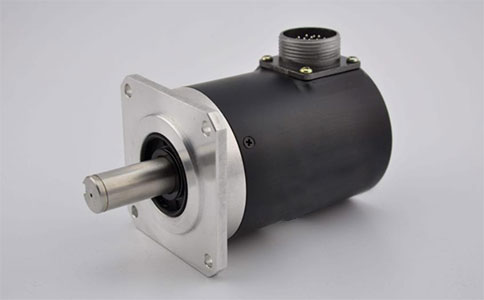

編碼器工作原理：

由一個中心有軸的光電碼盤，其上有環形通、暗的刻線，有光電發射和接收器件讀取，獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差（相對于一個周波為360度），將C、D信號反向，疊加在A、B兩相上，可增強穩定信號；另每轉輸出一個Z相脈沖以代表零位參考位。

由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。編碼器碼盤的材料有玻璃、金屬、塑料，玻璃碼盤是在玻璃上沉積很薄的刻線，其熱穩定性好，精度高，金屬碼盤直接以通和不通刻線，不易碎，但由于金屬有一定的厚度，精度就有限制，其熱穩定性就要比玻璃的差一個數量級，塑料碼盤是經濟型的，其成本低，但精度、熱穩定性、壽命均要差一些。

分辨率—編碼器以每旋轉360度提供多少的通或暗刻線稱為分辨率，也稱解析分度、或直接稱多少線，一般在每轉分度5~10000線。

編碼器作用：

它是一種將旋轉位移轉換成一串數字脈沖信號的旋轉式傳感器，這些脈沖能用來控制角位移，如果編碼器與齒輪條或螺旋絲杠結合在一起，也可用于測量直線位移。

編碼器產生電信號后由數控制置CNC、可編程邏輯控制器PLC、控制系統等來處理。這些傳感器主要應用在下列方面：機床、材料加工、電動機反饋系統以及測量和控制設備。在ELTRA編碼器中角位移的轉換采用了光電掃描原理。讀數系統是基于徑向分度盤的旋轉，該分度由交替的透光窗口和不透光窗口構成的。此系統全部用一個紅外光源垂直照射，這樣光就把盤子上的圖像投射到接收器表面上，該接收器覆蓋著一層光柵，稱為準直儀，它具有和光盤相同的窗口。接收器的工作是感受光盤轉動所產生的光變化，然后將光變化轉換成相應的電變化。一般地，旋轉編碼器也能得到一個速度信號，這個信號要反饋給變頻器，從而調節變頻器的輸出數據。故障現象：1、旋轉編碼器壞（無輸出）時，變頻器不能正常工作，變得運行速度很慢，而且一會兒變頻器保護，顯示“PG斷開”...聯合動作才能起作用。要使電信號上升到較高電平，并產生沒有任何干擾的方波脈沖，這就必須用電子電路來處理。編碼器pg接線與參數矢量變頻器與編碼器pg之間的連接方式，必須與編碼器pg的型號相對應。一般而言，編碼器pg型號分差動輸出、集電極開路輸出和推挽輸出三種，其信號的傳遞方式必須考慮到變頻器pg卡的接口，因此選擇合適的pg卡型號或者設置合理.

編碼器一般分為增量型與絕對型，它們存著最大的區別：在增量編碼器的情況下，位置是從零位標記開始計算的脈沖數量確定的，而絕對型編碼器的位置是由輸出代碼的讀數確定的。在一圈里，每個位置的輸出代碼的讀數是唯一的；　因此，當電源斷開時，絕對型編碼器并不與實際的位置分離。如果電源再次接通，那么位置讀數仍是當前的，有效的；　不像增量編碼器那樣，必須去尋找零位標記。

編碼器的廠家生產的系列都很全，一般都是專用的，如電梯專用型編碼器、機床專用編碼器、伺服電機專用型編碼器等，并且編碼器都是智能型的，有各種并行接口可以與其它設備通訊。

編碼器是把角位移或直線位移轉換成電信號的一種裝置。前者成為碼盤，后者稱碼尺．按照讀出方式編碼器可以分為接觸式和非接觸式兩種．接觸式采用電刷輸出，一電刷接觸導電區或絕緣區來表示代碼的狀態是“1”還是“0”；非接觸式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件時以透光區和不透光區來表示代碼的狀態是“1”還是“0”。

按照工作原理編碼器可分為增量式和絕對式兩類。

增量式編碼器是將位移轉換成周期性的電信號，再把這個電信號轉變成計數脈沖，用脈沖的個數表示位移的大小。絕對式編碼器的每一個位置對應一個確定的數字碼，因此它的示值只與測量的起始和終止位置有關，而與測量的中間過程無關。

旋轉增量式編碼器以轉動時輸出脈沖，通過計數設備來知道其位置，當編碼器不動或停電時，依靠計數設備的內部記憶來記住位置。這樣，當停電后，編碼器不能有任何的移動，當來電工作時，編碼器輸出脈沖過程中，也不能有干擾而丟失脈沖，不然，計數設備記憶的零點就會偏移，而且這種偏移的量是無從知道的，只有錯誤的生產結果出現后才能知道。解決的方法是增加參考點，編碼器每經過參考點，將參考位置修正進計數設備的記憶位置。在參考點以前，是不能保證位置的準確性的。為此，在工控中就有每次操作先找參考點，開機找零等方法。這樣的編碼器是由碼盤的機械位置決定的，它不受停電、干擾的影響。

絕對編碼器由機械位置決定的每個位置的唯一性，它無需記憶，無需找參考點，而且不用一直計數，什么時候需要知道位置，什么時候就去讀取它的位置。這樣，編碼器的抗干擾特性、數據的可靠性大大提高了。

由于絕對編碼器在定位方面明顯地優于增量式編碼器，已經越來越多地應用于工控定位中。絕對型編碼器因其高精度，輸出位數較多，如仍用并行
