撥碼開關共有8個位， 1、2、3、4、5、6、7、8，每個位代表一個數值，推到ON的位置為0，撥到下面依次代表1、2、4、8、16、32、64、128，撥到下面的位代表的數值相加，就是該機的地址碼，（如圖所示11號就是：1+2+8=11，30號就是：2+4+8+16=30）地址碼最大為128；

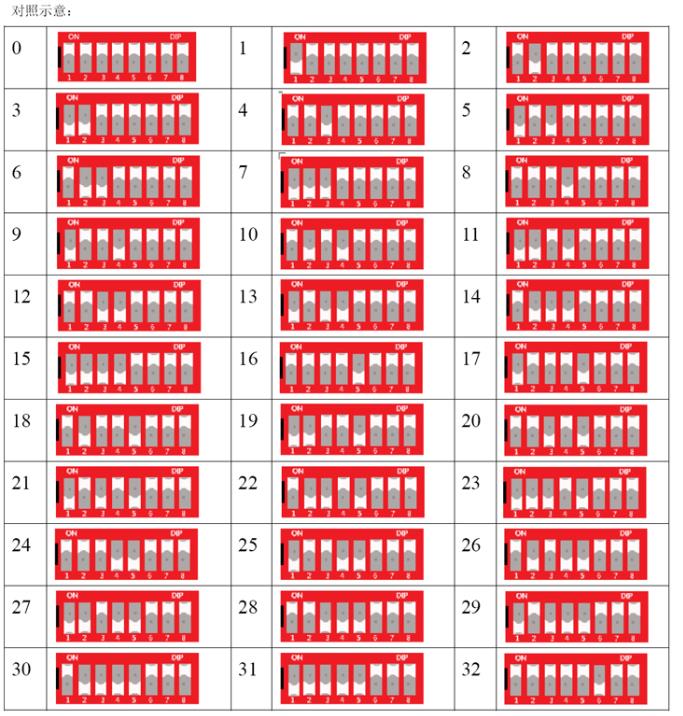

8位撥碼開關地址對照表：

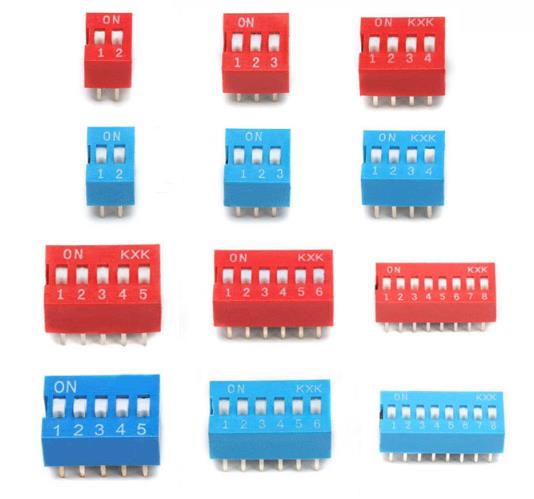

8位撥碼開關使用方法

一、主電路

從交流電網輸入、直流輸出的全過程，包括：

1、輸入濾波器： 其作用是將電網存在的雜波過濾掉，同時也防止本機產生的雜波反饋到公共電網。

2、整流與濾波： 將電網交流電源直接整流為較平滑的直流電，以供下一級變換。

3、逆變： 將整流后的直流電變?yōu)楦哳l交流電，這是高頻開關電源的核心部分，頻率越高，體積、重量與輸出功率之比越小。

4、輸出整流與濾波： 根據負載需要，提供穩定可靠的直流電源。

二、控制電路

一方面從輸出端取樣，經與設定標準進行比較，然后去控制逆變器，改變其頻率或脈寬，達到輸出穩定，另一方面，根據測試電路提供的資料，經保護電路鑒別，提供控制電路對整機進行各種保護措施。

三、檢測電路

除了提供保護電路中正在運行中各種參數外，還提供各種顯示儀表資料。

四、輔助電源

提供所有單一電路的不同要求電源。

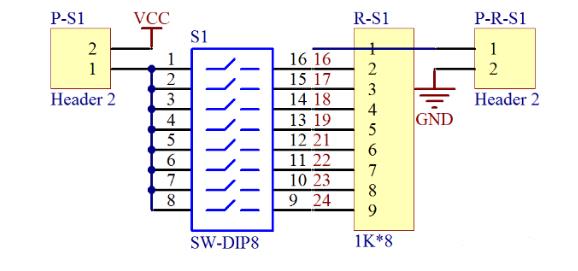

八位撥碼開關電路原理圖設計

怎樣用EXCEL設置8位撥碼開關地址編碼表：

先選擇你要設置8位撥碼開關地址2113編碼表的那一列，右擊選擇5261“設置單元格格式”——自定義設置——如果你的地址編碼8位中有共性的是4102前面幾位數可以統一設置，設都是00000000開頭，則在自定義類型空白處輸入“00000000”，確定即可。后1653面的單元格，你只需要輸入1，即可自動填充為“版00000001”，后面依此類推。均可自動設置。
