在一些大型半導體器件中，有一種叫做晶閘管的元件

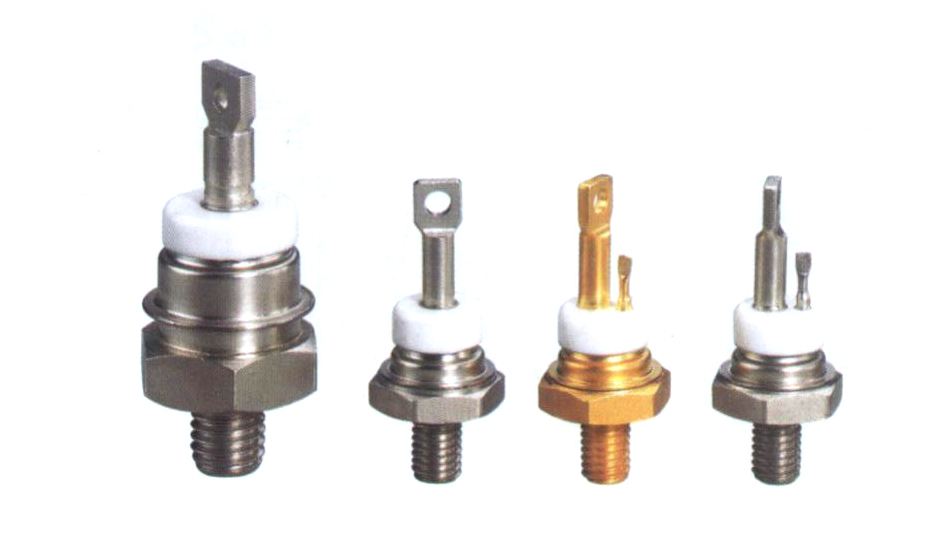

晶閘管是晶閘管的簡稱，也稱為晶閘管整流器。以前它們是晶閘管的簡稱，用符號可控硅表示。晶閘管是具有三個PN結的半導體器件，并且具有三個電極，陽極A、陰極K和控制電極g。圖1是晶閘管的形狀、結構和電氣圖形符號。它不僅具有二極管正向?qū)ê头聪蜃钄嗟奶匦?，而且與二極管不同，它只允許電流在晶閘管被觸發后，即在某一直流電壓加到它的控制極后流動。一旦晶閘管導通，其控制極就會失去控制。

晶閘管的作用 晶閘管是晶閘管的整流裝置。可以用小電壓和小電流控制大電壓電流，這主要起開關作用。與二極管相比，不同之處在于正向?qū)ǖ谝豢刂茦O電流受到控制。

功能:與二極管相比，可控導通開關不同于正向?qū)^控制極電流控制。

晶閘管在電路中的主要作用是實現可控整流。當在晶閘管的陰極和陽極之間施加直流電壓并且沒有信號施加到控制極時，晶閘管處于關斷狀態。

如果在控制電極和陰極之間施加一個小的正電壓，晶閘管就會導通。即使控制信號被移除，晶閘管仍將導通，除非陽極電源電路被斷開或者陽極電流被減小到小于晶閘管的保持電流。在正常情況下，觸發晶閘管所需的電流等于流經晶閘管的電流的1/100~1/1000。

這意味著當晶閘管串聯到弧焊變壓器的次級繞組和焊接電纜時，它不僅可以將交流轉換成DC，而且還可以與相應的電子設備合作來控制焊接電流。

在控制端給出觸發脈沖后，開關接通，交流電流通過，電流范圍從小電流到幾千安培以上；當交流電壓過零并反轉方向時，晶閘管自行關閉，需要再次觸發才能再次開啟?？刂朴|發脈沖發射的時間，從過零開始計數，也稱為控制觸發角，可以控制平均導通電流，從而達到小信號控制大電流的目的，這是晶閘管的功能。

晶閘管的主要功能是穩定電壓和電流。變頻電源晶閘管是一種大功率半導體器件，它不僅具有單向?qū)ㄕ鞴δ埽€具有可控開關功能。它可以用小功率控制大功率。廣泛應用于交流/DC電機調速系統、伺服系統、變頻電源和無觸點開關。三極管具有電流、電壓、功率放大和開關功能。根據不同的應用條件，三極管在飽和區和截止區具有開關特性，在線性區具有放大功能?；鶚O電流的變化會導致集電極電流的更大變化。它有著廣泛的用途，在工業電子和電力的各個領域都發揮著重要的作用。三極管起放大器和開關的作用。晶閘管也被稱為可控硅整流器。它們的功能類似于二極管，只是它們的導通和關斷是由施加到柵極的電壓控制的。它們通常用于可控整流、可控開關、固態繼電器等。晶體管通常用于放大和開關！
