剩余電流斷路器的原理 剩余電流斷路器是為防止觸電和漏電火災等事故而開發的一種新型電器。除了自動開關的功能外，它還能在設備漏電或觸電時快速斷開電路，從而保護人員和設備的安全。

示意圖如圖1所示。剩余電流斷路器由零序變壓器TAN、放大器A和主斷路器QF(包括跳閘裝置)組成。當設備正常工作時，主電路電流的相量總和為零，零序變壓器鐵芯無磁通，二次繞組無感應電壓輸出，開關保護閉合。

當被保護電路有漏電或人體電擊電流ix通過時，由于回路穿過大地，主電路電流的相量總和不再為零，零序變壓器的鐵心磁通發生變化，其二次繞組有感應電壓輸出。

當剩余電流達到一定值時，足以使跳閘YR經放大器放大后動作，使斷路器在0.1s內跳閘，有效地起到電擊保護的作用。

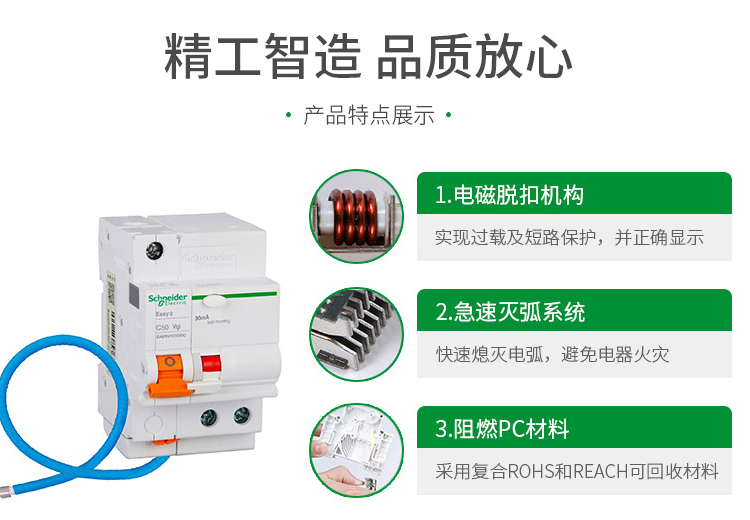

剩余電流斷路器的功能 剩余電流斷路器(以下簡稱斷路器)主要適用于交流50Hz、額定電壓400伏、額定電流高達800安的配電網，可為人員提供間接接觸保護，防止設備絕緣損壞和接地故障電流引起的火災，分配電能，保護線路和供電設備的過載和短路，也可用于線路的非頻繁切換和電機的非頻繁啟動。帶剩余電流保護斷路器的常規漏電保護模塊有兩個工作功率采樣階段，該系列斷路器有三個階段。如果缺相，斷路器的漏電保護模塊仍能正常工作。額定剩余動作電流和最大斷開時間可根據實際情況現場調整。當相電壓降至50V時，漏電保護模塊仍能正常工作。
