家庭用電安全一直是人類關注的焦點。畢竟，這涉及到人身和財產安全，不能輕易忽視。你對家用漏電保護開關的原理了解多少？如果你不知道也沒關系，歐洲會在本文中介紹家用漏電保護開關的原理和漏電保護開關的接線圖。

漏電保護器，簡稱漏電開關，又稱漏電斷路器，主要用于在設備發生漏電故障時，保護有致命危險的人員免受電擊。具有過載和短路保護功能，可用于線路或電機的過載和短路保護。它也可用于正常情況下不頻繁的線路切換和啟動。

作文 漏電保護開關由脫扣電路、過載保護裝置和漏電觸發電路組成，過載保護裝置由雙金屬片構成的發熱元件eh1和eh2組成；

作用原理 當設備外殼發生泄漏并且人們接觸它很多個晚上時，故障點將產生分流。泄漏電流將通過人體到達地面，然后到達工作接地點。電流將返回變壓器中心商店，但電流不會通過電流互感器。這種情況導致流入和流出變壓器的電流不平衡，并且產生的剩余電流被感應到初級線圈之后的次級線圈。當電流值達到漏電保護器限制的動作電流值時，漏電保護器將自動開關和跳閘，切斷所有薄膜，保護我們的身體安全。

漏電保護開關的連接方法 漏電保護的正確接線方法系統稱為tn。配電網的低壓中性點直接接地。電氣設備中可以接觸到電的外露部分通過保護線連接到接地點。整個系統的保護線的前部和干線部分的中性線是共用的，而后部是分開的。整個TN2C系統的中心線和保護線是一體化的。整個TN25系統的中心線和保護線分開連接；tn2c2s系統的保護線的前部和整個系統干線部分的中性線是共用的，而后部是分開的。

漏電開關上的l和n哪一個是火線？哪根是接地線？首先，應該解釋這個問題是錯誤的。漏電開關上只有一根火線和一根零線，沒有接地線。問題應該是:漏電開關上哪一根是火線，哪一根是零線？讓我們以我們家常見的三種漏電開關為例，介紹漏電開關上的L和N問題，即火線和零線。

首先，以1P+N漏電保護開關為例，談?wù)劼╇姳Ｗo開關的接線問題:

目前，1P+N漏電保護開關在家居裝飾中的利用率很高。該開關對火線和零線的接線有嚴格的要求。它不是根據我們傳統的左零點和右零點或左零點和右零點來判斷的。接線應基于漏電保護開關上的標識。

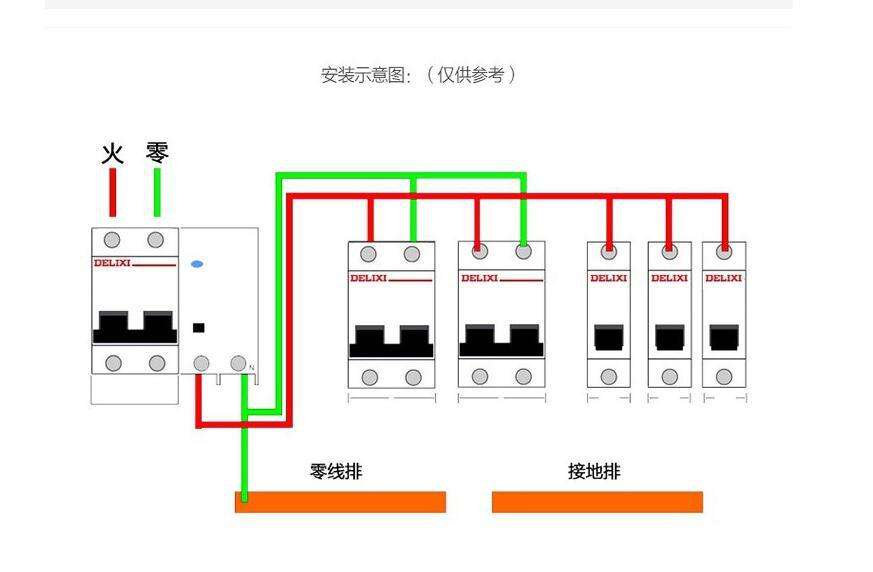

例如，上圖中的所有漏電保護開關都是1P+N漏電保護開關。該漏電保護開關的連接是左側的連接端子連接到零線，右側的連接端子連接到火線，左側的漏電保護開關連接到火線，右側的連接端子連接到零線。

因此，對于1P+N的漏電保護開關，接線時應嚴格遵循開關標識要求，即帶電導線連接到l或無標識的端子，零線連接到標有N的端子

其次，以2P漏電保護開關為例談漏電保護開關的接線問題:

與1P+N漏電保護開關相比，2P的漏電保護開關在空之間占有較大的價格，但2P的漏電保護開關的安全性明顯高于現在越來越多采用的1P+N漏電保護開關。

2P漏電保護開關的連接沒有嚴格的要求，即進線和出線的接線端子可以隨意接帶電線路和零線。傳統的連接方法包括左零點和右零點以及左零點和右零點。這兩種連接方法實際上是可能的。讓我們看看上面的圖片。2P漏電保護開關的出線端接左零、右火，進線端也接左零、右火。我們需要確保輸入線路和輸出線路以相同的方式連接。

最后，以3P漏電保護開關為例談?wù)劼╇姳Ｗo開關的接線問題:

3P的漏電保護開關在我們大多數家庭是看不見的，但它只會出現在別墅里。家居裝飾的使用率很低，所以我只給你一個簡單的解釋。

3P漏電保護開關的接線也有嚴格的要求，其中零線N將被識別在漏電保護開關上，我們一般把左邊的三個端子連接到三相的導線上，右邊標有N的一個用來連接零線。
