鐵殼開關 鐵殼開關是閉合負載開關的通稱，屬于熔絲閘刀開關。鐵殼開關適用于建筑施工中的配電線路，用作電源開關、隔離開關和緊急開關，用于電路保護。然而，它通常不用于直接打開和關閉電機。

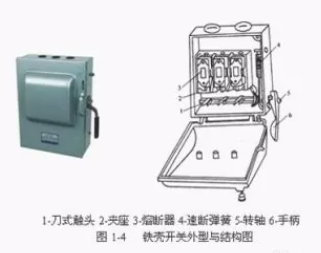

鐵殼開關的特點及模型表示 鐵殼開關也稱為閉合負載開關。圖1是它的輪廓和結構圖。它由安裝在鑄鐵或鋼板外殼內的閘刀觸點、滅弧系統、保險絲和操作機構組成。與閘刀開關相比，它具有以下特點:

(1)觸頭設有滅弧室(罩)，電弧不會噴出，因此無需擔心相間短路事故；

(2)熔斷器的分?jǐn)嗄芰Ω?，通常?KA，最高可達50KA以上；

(3)操作機構為儲能閉合型，并有機械聯鎖裝置。前者可使開關的閉合和斷開速度與運行速度無關，從而提高開關的動作性能和滅弧性能。后者確保盒蓋在關閉狀態下不能打開，在盒蓋正確關閉之前不能關閉，從而提高了安全性。

(4)有堅固的封閉外殼保護操作人員免受電弧灼傷。

有HH3、HH3、HH10、HH11系列額定電流為10A至400A的鐵殼開關，其中60A及以下可用于異步電動機的全壓起動控制開關。

當電加熱和照明電路由鐵殼開關控制時，可根據電路的額定電流進行選擇。用于控制異步電動機時，開關的額定電流應大于電動機額定電流的1.5倍，因?yàn)殚_(kāi)關的通斷能力為4Ie，電動機的全電壓起動電流高于(4~7)額定電流。

鐵殼開關的模型表示方法如下圖所示:
