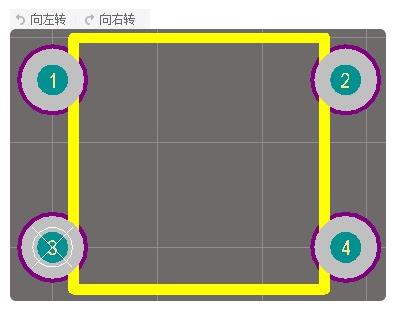

輕觸按鍵開關在pcb封裝如下圖所示：

1腳和2腳之間是280mil，1腳和3腳之間是160mil。

撥動開關的封裝有 DIP4---DIP18等 ,原理圖零件庫SW開頭的零件里找下,有封裝的說明和3D樣式。

按鍵開關是隨著電子技術發展的要求而開發的第四代開關產品，最早的體積為12mm*12mm，8mm*8mm兩種，現在為6mm*6mm。產品結構有立式、臥式和臥式帶地端三種，現在又有組合式(3M、4M、SM、6M、SM)和電位器按鍵開關組合兩類，滿足國內各種電子產品要求。

安裝尺寸有6.5mm*4.5mm，5.5mm*4mm和6mm*4mm三種。國外已有4.5mm*4.5mm小型按鍵開關和片式按鍵開關，片式按鍵開關適合于表面組裝。

擴展資料：

按鍵開關分類：

1、按鍵開關分成兩大類:利用金屬簧片作為開關接觸片的稱按鍵開關，接觸電阻小，手感好，有“滴答”清脆聲。利用導電橡膠作為接觸通路的開關習慣稱為導電橡膠開關。開關手感好，但接觸電阻大，一般在100一300n。按鍵開關的結構是靠按鍵向下移動，使接觸簧片或?qū)щ娤鹉z塊接觸焊片，形成通路。

2、按鍵開關的操作力與簧片所處的狀態有關。開始力與簧片的壓縮的距離成正比當簧片壓縮到5%一70%時操作力突然減少，并伴有“滴答”聲。導龜橡膠開關一般有兩種結構。操作力曲線隨橡膠塊的幾何形狀不同而有很大的差異。
