漏電保護器電路原理圖介紹

在圖中，L是電磁線圈。當發生泄漏時，閘刀開關K1可以被驅動關閉。每個橋臂與兩個1N4007串聯，以提高耐壓。R3和R4的電阻值很大，所以當K1閉合時，流經L的電流很小，不足以使K1斷開。R3和R4是晶閘管T1和T2的均壓電阻，可以降低晶閘管的耐壓要求。K2是模擬泄漏的測試按鈕。按下測試按鈕K2和K2打開，這相當于外部電線向地面漏電。這樣，通過三相電源線和磁環零線的電流矢量和不為零，磁環上檢測線圈A和B的兩端有感應電壓輸出，這立即觸發T2導通。由于C2預先有一定的電壓，T2導通后，C2將通過R6、R5和T2放電，使R5上產生的電壓觸發T1導通。在T1和T2接通后，流經L的電流增加，導致電磁鐵動作并驅動開關K1斷開。測試按鈕的功能是隨時檢查設備的功能是否處于良好狀態。電氣設備漏電引起電磁鐵動作的原理同上。R1是一個變阻器，起著過壓保護的作用。

漏電保護器工作原理示意圖 圖1是漏電保護器的工作原理。在正常運行期間，除了電路中的工作電流之外，沒有泄漏電流流過漏電保護器。此時，流經零序變壓器(檢測變壓器)的電流大小相等，方向相反，總和為零。變壓器鐵芯中的感應磁通也等于零，二次繞組無輸出，自動開關保持導通狀態，漏電保護器正常工作。當被保護電器與電路之間發生漏電或觸電時，存在接地故障電流，使檢測變壓器中的電流不為零，在變壓器鐵芯中感應出磁通量，在二次繞組中產生感應電流，經放大后輸出，漏電脫扣器的動作推動自動開關脫扣，達到漏電保護的目的。

雖然漏電保護器的工作原理相對簡單，但在實際使用中會出現這樣或那樣的錯誤，導致不必要的誤操作或拒操作。這里有一些售后服務中常見的例子。

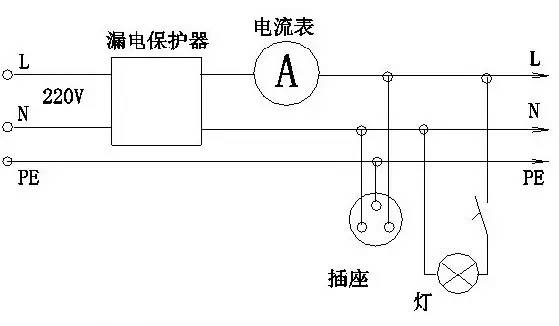

圖2示出了由于安裝人員的不規則布線，插座的中性線n端子被錯誤地連接到保護接地(PE)端子。如圖2所示，當使用插座時，電流通過保護接地線返回電源，而不通過中性線，導致漏電保護器工作。校正方法如圖2a所示。

圖3誤用三相三線漏電保護器。由于零線不通過漏電保護器，漏電保護器檢測的不是漏電電流，而是三相不平衡電流，所以只要三相電路的一相連接到任何負載，電流就會遠遠超過漏電動作電流而跳閘。校正方法是用三相四線漏電開關代替漏電保護器。

圖4兩個漏電保護器混淆了。在圖4a中，當燈接通時，1LDB具有差分電流，2LDB具有三相不平衡電流，導致1LDB和2LDB跳閘。在圖4b中，兩個漏電保護器共用一條公共零線，并且當3LDB或4LDB單獨閉合時不會跳閘。然而，當同時使用時，兩個漏電保護器將同時跳閘，導致兩條線路不能同時供電，因?yàn)閮蓚€(gè)負載的大小不同。

圖5安裝漏電保護器時，接地不能重復接地，否則通過零序變壓器的電流將減少，導致漏電保護跳閘。

圖6接零保護線穿過檢測變壓器。當設備發生泄漏時，漏電保護器將不會工作，因?yàn)橄嗑€泄漏流過接零的保護線并返回到檢測變壓器，使得變壓器不能檢測泄漏電流。

后面要指出的漏電保護器的安裝位置不應太高?！皽y試按鈕”應處于易于操作的位置。按下測試按鈕的目的是模擬人為泄漏，強制漏電保護跳閘，驗證其是否能正常工作，每月至少測試一次。如果出現故障或不起作用，應立即將其拆下進行修理或更換。每次試按按鈕的時間不得超過1秒，不得連續頻繁操作，以免燒毀測試電阻扣線圈。

哪些電氣設備應配備漏電保護器？ 《施工現場臨時用電安全技術規范》規定，“除保護和接零外，設備負荷線首端必須安裝漏電保護裝置?！鄙鲜鲆?guī)定涵蓋三個方面:

(1)施工現場所有電氣設備安裝漏電保護器。由于露天作業，環境潮濕，人員多變，設備管理環節薄弱，用電風險高，要求所有電氣設備包括電源和照明設備、移動和固定設備等。當然，它不包括由安全電壓或隔離變壓器供電的設備。

(2)原保護按規定接零(接地)措施仍與要求相同，這是安全用電最基本的技術措施，不能拆除。

(3)漏電保護器安裝在電氣設備負載線的首端。這樣做的目的是保護電氣設備，同時保護其負載線路，防止因線路絕緣損壞而導致觸電事故。
