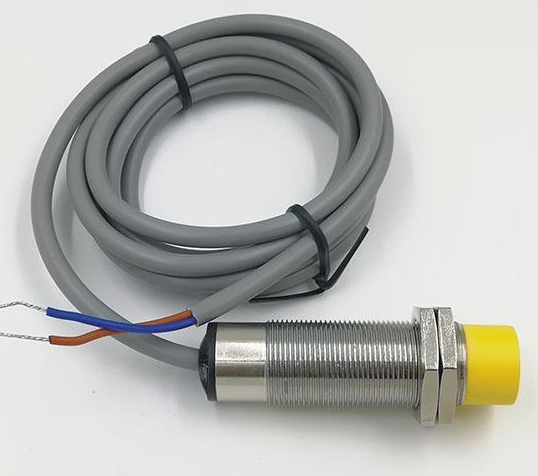

接近開關傳感器原理

接近開關是一種無觸點開關，可以檢測金屬、非金屬和磁信號，驅動直流電器或計算機，適用于機床、冶金、化工等行業。 接近開關的工作原理是：振蕩電路中的線圈L產生一個高頻磁場。當目標物接近磁場時，由于電磁感應在目標物中產生一個感應電流（渦電流）。隨著目標物接近開關，感應電流增強，引起振蕩電路中的負載加大。然后，振蕩減弱直至停止。傳感器利用振幅檢測電路檢測到振蕩狀態的變化，并輸出檢測信號。

接近開關的使用方法

接近開關是一種無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關接近開關是一種無需與運動部件進行機械直接接觸而可以操作的位置開關，當物體接近開關的感應面到動作距離時，不需要機械接觸及施加任何壓力即可使開關動作，從而驅動直流電器或給計算機（plc）裝置提供控制指令。

對于其使用方法，首先需要了解的是，DC兩線系統接近開關的ON狀態和OFF狀態實際上是大電流和小電流的變化。當接近傳感器處在OFF狀態時，依舊有很小的電流通過負載。其次，對于三線式的接近開關，有三根線頭，棕、藍、黑三色，棕、藍接直流電源。接近開關通常接入24V直流電源。棕色線接+24V、藍色接0V，黑色線為輸出線。NPN常開接近開關，當有金屬物體靠近開關時，接近開關指示燈亮，黑色線與藍色線導通，黑色線輸出低電平，輸出0V電壓信號。PNP常開接近開關，當有金屬物體靠近開關時，接近開關指示燈亮，黑色線與棕色線導通，黑色線輸出高電平，輸出+24V電壓信號。最后，需要注意的是，接近開關帶動負載時，其輸出電流很小，通常只有300mA。在接觸器、繼電器電路中，接近開關帶動的負載通常為直流中間繼電器，由中間繼電器進行信號傳遞。

接近開關怎么接線

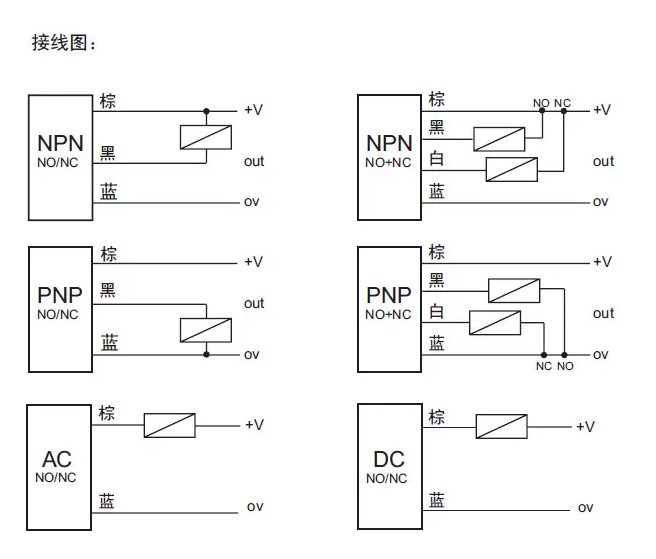

對于三線制接近開關的接線方法，其原理圖如下：棕色線（BN）接+24V電源，藍色線（BU）接0V，黑色線（BK）作為輸出信號線，接入PLC的IO模塊。當有物體靠近并達到開關的感應距離時，黑色輸出線會導通，向PLC的I0發出輸入信號。

值得注意的是，對于PNP型接近開關，這種接法是適合的。但是對于NPN型接近開關，按照此接法是無法產生信號的。此外，在進行接線時，應確保接近開關直接連接到PLC的輸入端，中間不應增加任何形式的繼電器等轉換器件。

在實際應用中，除了上述的三線制接線方式外，還有兩線制和四線制的接線方式。所以，在實際操作中，需要根據具體的接近開關類型和應用場景來選擇適合的接線方式。

接近開關npn和pnp區別

NPN和PNP是接近開關傳感器中的兩種不同的輸出電路類型，它們的主要區別在于輸出信號的極性。在PNP（正極性開關）中，輸出信號的正極連接到電源正極，而負極連接到開關傳感器的輸出引腳。相反，在NPN（負極性開關）中，輸出信號的負極連接到電源負極，而正極連接到開關傳感器的輸出引腳。

具體來說，PNP常開接近開關在有金屬物體靠近時，指示燈亮，黑色線與棕色線導通，黑色線輸出高電平，向負載（在這里通常為直流中間繼電器）輸出+24V電壓信號。而NPN常開接近開關在有金屬物體靠近時，指示燈亮，黑色線與藍色線導通，黑色線輸出低電平，向負載輸出0V電壓信號。

因此，在實際應用中，需要根據具體的接近開關類型和應用場景來選擇適合的接線方式和負載類型。
