也許許多人從未聽說過接近開關，更不用說理解它們了。事實上，它的原理很簡單，即把一塊可以傳導電流的薄金屬或半導體垂直放置在磁場中，這樣兩端就會產生電位差來控制開關。接下來，讓我們學習一下什么是接近開關以及與之相關的一些技巧！

接近開關用于許多行業，尤其是工業領域。接近開關的類型有被動式、光電式、霍爾式、電容式、渦流式和其他類型的接近開關，它們也更多地用于工業和其他行業。

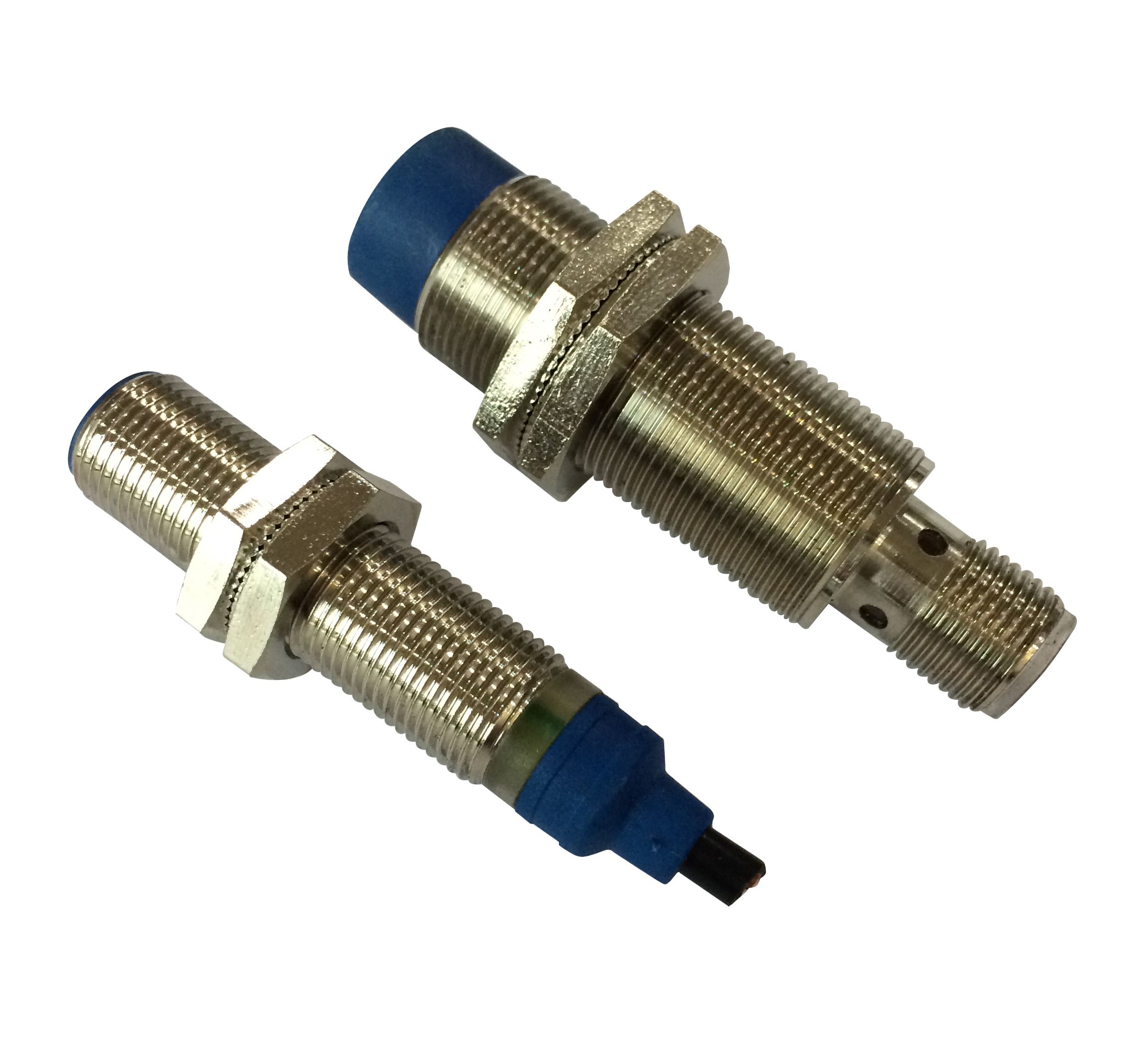

什么是接近開關 接近開關可以說是一種位置開關，由于直接的機械接觸而無需移動部件就可以操作。當相關物體接近開關時，它可以感知?jiǎng)幼骶嚯x，從而驅動DC電器或向計算機設備提供控制指令。這是一個非常理想的電子開關值傳感器。接近開關廣泛應用于許多行業，尤其是工業領域。它們分為被動式、光電式和電容式，能準確反映機器運動機構的位置和行程。

不要認為看這么多種接近開關是困難的。它們都有一個共同的特點，那就是，它們有自己的探測距離。當可移動的機械部件移動到其檢測范圍時，接近開關開始操作，但是不同種類的接近開關對檢測對象有要求。

不同種類接近開關檢測目標物質的選擇

無源接近開關的檢測目標物質可以是磁性物質或鐵材料，渦流接近開關的檢測目標物質必須是導電材料，電容式接近開關的檢測目標物質可以是導電材料、粉末狀物質或液體介質，霍爾接近開關的檢測目標物質必須是磁性物質， 光電接近開關的檢測目標要求是活動部件需要有反射面產生反射光來驅動光電接近開關動作。

雙線接近開關

接近開關的雙線連接特別簡單。將接近開關與負載串聯，然后連接電源，用匹配的檢測對象物質接近接近開關，接近開關將動作。

接近開關的三線引線有彩色標記。

接近開關的三線導線標有顏色、電源正極線的顏色(紅色或棕色)、電源0V線的顏色(藍色)和信號線的顏色(黃色或黑色)。

接近開關的三線系統有兩種類型的PNP NPN，因此其接線是不同的。如果是NPN型接近開關接線，找到接近開關信號線，連接負載，然后將負載連接到接近開關電源的正極線。如果PNP接近開關也找到接近開關信號線，連接負載，然后將負載連接到接近開關電源的0V線。

接近開關如何確定它是核電還是核電

根據二極管的特性，P代表陽極(+)N代表陰極(-)。也因?yàn)槎O管正向?qū)w在相反的方向被關閉。三極管可以看作是由兩個二極管組成的。然而，眾所周知，靠近開關電源的正極，它就相當于三極管的基極，所以起點是電源的正極。利用萬用表的電阻，紅色探針連接到正電源，黑色探針分別連接到0v電源線和信號線。如果測得的電阻分別很小，則在交換探針中進行測量。如果測得的電阻分別很大，則接近開關可以是NPN型，否則是PNP型接近開關。

接近開關的雙線接線圖

接近開關的三線NPN型接線圖

接近開關三線PNP接近圖

使用接近開關選擇要檢測的物質，正確連接電線，然后在安裝過程中調整檢測距離。接近開關主要用于輔助電氣部件，如中間繼電器、交流接觸器、電磁閥等。

接近開關的幾種掌握技巧 1.有些人可能會說接近開關的種類太多了，以至于很難觀察到它們。事實上，所有這些類型的接近開關都有一個共同的特征，即它們都有自己的檢測距離。當機械零件移動到它們的監控范圍時，它們將自行行動。

2.通常，無源接近開關可以攜帶磁性物質或鐵物質作為它們的檢測目標物質；電容式接近開關的檢測目標物質可以是導體材料、粉末狀物質或液體介質。光電接近開關要求活動部件具有反射面，這樣產生的反射光可以驅動光電接近開關動作。

3.接近開關的雙線連接非常簡單。只要接近開關和負載串聯，然后連接到電源，當匹配的檢測目標物質接近接近開關時，接近開關將開始動作。

4.接近開關的三線引線有顏色標記。一般來說，電源的正極線顏色為紅色或棕色，電源的0V線顏色為藍色，信號線顏色為黃色或黑色。三線接近開關分為PNP型和NPN型，兩種類型的接線不同。
