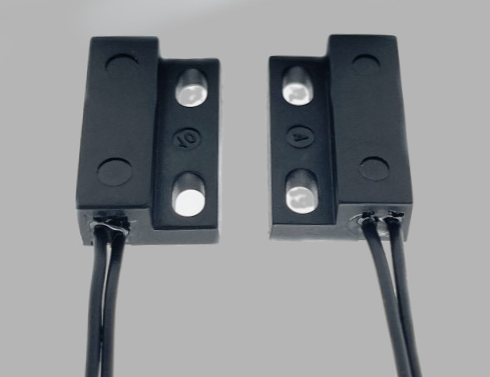

磁性接近開關的類型 磁接近開關包括渦流接近開關、電容接近開關、霍爾接近開關、光電接近開關、熱電接近開關、TCK磁開關和其他接近開關。

因為位移傳感器可以根據不同的原理和方法制造，并且不同的位移傳感器具有不同的“感測”物體的方法，所以有以下常見的接近開關:

渦流接近開關

這種開關有時被稱為感應接近開關。它使用導電物體來產生電磁場。

當接近開關時，物體內部會產生渦流。渦流對接近開關產生反應，從而改變開關的內部電路參數，從而識別導電物體是否移動得更近，并進一步控制開關的接通或斷開。這個接近開關能檢測到的物體必須是一個電導體。

電容式接近開關

該開關的測量通常由電容器的一個極板組成，而另一個極板是開關的外殼。測量期間，該外殼通常接地或連接到設備外殼。當一個物體向接近開關移動時，不管它是否是導體，由于它的接近，電容器的介電常數總是改變，因此電容改變，并且與測量頭連接的電路狀態也改變，因此可以控制開關接通或斷開。該接近開關檢測到的物體不限于導體、液體或可以絕緣的粉末等。

霍爾接近開關

霍爾元件是一種磁敏感元件。由霍爾元件制成的開關稱為霍爾開關。當磁性物體靠近霍爾開關時，開關檢測表面上的霍爾元件由于霍爾效應而改變開關的內部電路狀態，從而識別附近磁性物體的存在，并進一步控制開關的接通或斷開。該接近開關的檢測對象必須是磁性物體。

光電接近開關

由光電效應制成的開關稱為光電開關。發光器件和光電器件按照一定的方向設置在同一個檢測頭中。當反射面(被檢測物體)接近時，光電裝置接收反射光并輸出信號，從而“感應”物體的接近。

熱電接近開關

由能夠感知溫度變化的元件制成的開關被稱為熱電接近開關。這種開關是將熱釋電裝置安裝在開關的探測面上。當有不同環境溫度的物體接近時，熱電裝置的輸出會發生變化，從而可以檢測到物體的接近。

其他接近開關

當觀測者或系統與波源之間的距離發生變化時，接近的波的頻率就會發生偏移，這就是多普勒效應。聲納和雷達就是利用這種效應原理制成的。超聲波接近開關、微波接近開關等。可以由多普勒效應產生。當物體靠近時，接近開關接收到的反射信號將產生多普勒頻移，從而可以識別物體的存在或不存在。

磁性接近開關的符號介紹 黑色(BK):表示常開輸出的輸出線。

白色(WH):代表常閉輸出的輸出線。

棕色(BN):表示連接到電源正極的電源線。

藍色:表示連接到電源負極的電源線。

表示負載連接是黑色的，電源的負極是另一端的負載。

表示負載連接為黑色，電源在另一端負載。

磁性接近開關的接線方法 磁性接近開關分為兩種類型:雙線型和三線型。雙線式接近開關具有相對簡單的連接方法，即它們在與負載串聯后直接連接到電源。然而，三線式接近開關有兩種不同的連接方式，即NPN型和PNP型。

讓我們讓邊肖具體介紹三線式接近開關的兩種不同接線方法。

這兩種不同的接線方法有相同之處，即棕色電線連接到電源的正極，黑色電線連接到負載，藍色電線連接到電源的OV端。這兩種方法的區別在于，在負載的另一端，NPN型連接到電源的正端，而PNP型連接到電源的OV端。

可編程邏輯控制器有兩種數字輸入模塊。一個是電源的OV端連接到公共輸入端。由于電流從輸入模塊流出，必須選擇NPN型接近開關，這也稱為日語模式。必須選擇PNP型接近開關的歐洲模式，以連接到電源正極的公共輸入端子，并且輸入模塊流入電流。

三線接近開關在實際工作中相對可靠，因為三線接近開關不易受到剩余電流的影響，雙線接近開關在導通時會有壓降，會受到剩余電流的影響，所以應根據具體的工作條件進行選擇。

磁性接近開關的接線應根據不同產品規格中的具體程序和注意事項進行。
