微型斷路器(英文名稱:微型斷路器)也被稱為微電路斷路器。適用于交流50/60Hz額定電壓230/400伏和額定電流63A線路的過載和短路保護。也可用于正常情況下線路的非頻繁運行轉換。

小型斷路器主要用于工業、商業、高層和住宅建筑等場所。

本產品應符合GB10963.1和IEC60898標準。

一般包括:企業特性代碼、產品代碼、設計序列號、外殼支架等級額定電流、跳閘類型、極數等。

如SSB65-C63/3P、HSB1-D63/2P、SBTB1/2-63 C 2P。

微型斷路器模型中“P”的含義 小型斷路器是建筑電氣終端配電設備中應用最廣泛的終端保護設備。適用于125A以下單相和三相短路、過載和過壓保護，包括單極1P、雙極2P、三極3P和四極4P四種類型。單極1P、雙極2P、三極3P和四極4P之間有什么區別？他們各自的角色是什么？

1P之后的p、2P等是什么意思？微型斷路器上面？事實上，P代表極點，可以理解為電源接入線路的相數。越多的磁極占據越大的位置，介于空和1P之間，斷路器寬度一般為18毫米，那么2P為2 * 18 = 36毫米。尺寸如圖1所示。p代表極點，實際上，它代表電線的數量，1P只能連接一根電線到端口，1P N和2P可以連接兩根電線，依此類推。

圖111P尺寸

小型斷路器的工作原理:小型斷路器由操作機構、觸頭、保護裝置(各種脫扣裝置)、滅弧系統等組成。如圖2所示。主觸點手動或電動閉合。主觸點閉合后，自由脫扣機構將主觸點鎖定在閉合位置。過流脫扣器的線圈和熱脫扣器的熱元件與主電路串聯，欠壓脫扣器的線圈與電源并聯。當電路短路或嚴重過載時，過流脫扣器的銜鐵被吸引，使自由脫扣機構動作，主觸點斷開主電路。當電路過載時，熱脫扣裝置的加熱元件產生熱量，使雙金屬片彎曲，推動自由脫扣機構動作。當電路處于欠壓時，欠壓脫扣器的銜鐵被釋放，自由脫扣機構也工作。

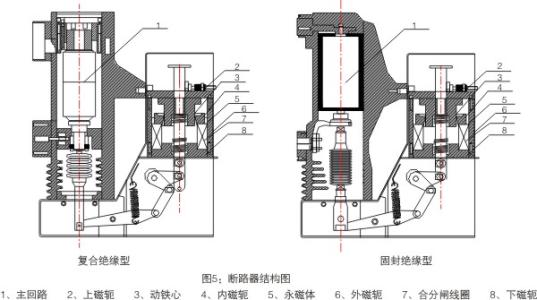

圖2 1P斷路器的內部結構

1P斷路器、1P N斷路器、2P斷路器和3P斷路器的區別:1P斷路器:只能連接一根導線，通常是帶電導線，然后另一根導線的零線只能從零線端子排引出。1P斷路器僅連接到火線，因此只能測試火線。1P N和2P斷路器:由于兩個斷路器可以連接兩根電線，1P N斷路器和2P斷路器可以同時控制零線和帶電線路，以保持零線的通斷同步。然而，雖然1P N斷路器同時與零火線連接，但它仍然只能檢測火線，具有與1P斷路器相同的保護效果。2P斷路器可以同時檢測兩根電線并同時保護兩根電線。3P斷路器:3P斷路器用于純?nèi)嚯娐?，其原理與2P斷路器相同。

日常使用中應該注意的是:1。我們必須選擇2P 空氣體開關作為主開關；2.照明電路的開關建議每個人選擇一個1P N 空氣體開關；3.對于所有其他插座的回路開關，建議每個人都選擇帶漏電保護功能的2P漏電保護器。這是非常必要的，最多選擇帶漏電保護功能的1P漏電保護器。
