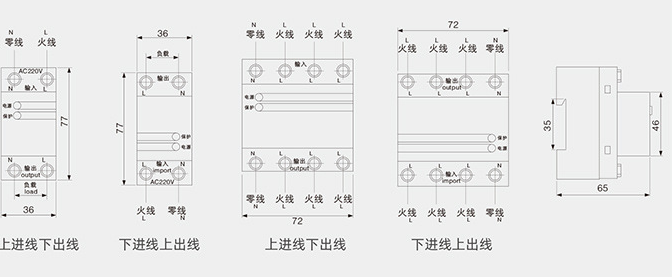

接線方式:1、(t)零線進入；2、火線進；3、(t)零線引出；4、火線。如果電流小于10A，可以直接使用；如果電流大于10A或三相負載，3線和4線短截線應連接到交流接觸器的線圈(220伏)。

有專門的溫度和濕度控制器，時間控制開關不合適。微電腦時間控制開關可控制飲水機、電風扇、電飯鍋等。

喂 定時設置 1.首先檢查時鐘顯示是否與當前時間一致。如果需要重新校準，請按住時鐘。鍵，檢查顯示器上顯示的時間是否與當前時間相同。按住分別；學校周、學校時間、校準。鍵，將時鐘設置為當前時間；

2.單擊時間鍵，顯示屏出現在左下角1 on 單詞(表示首次開放時間)。然后按學校周選擇第五天，相同的每日和不同的每日工作模式，然后按學校時間、校準。鍵，輸入所需的開放時間；

3.單擊時間鍵，顯示屏出現在左下角1級單詞(表示第一次關閉時間)，然后按學校周、學校時間、校準。鍵，輸入所需的關閉日期和時間；

4.繼續按時間鍵，顯示屏的左下方將顯示2開，2關，3開，3關，hellip10開，10關。，請參考步驟2和3，為每個后續時間設置切換時間。

5.如果沒有必要每天設置10套開關，您必須按取消/恢復鍵，以消除額外的時間組，使其顯示在顯示屏上-:-；圖紙(不是00:00)；

6.設置好時間后，按時鐘。鍵，使顯示屏顯示當前時間；

7.新聞自動/手動關鍵是。下面將顯示。簽名至自動位置，此時，時間控制開關可以根據設定的時間自動打開和關閉電路。如果電路在使用過程中需要臨時打開和關閉，只需按自動/手動關鍵的意志將符號調整到相應的打開或關閉的位置。

例1:電器需要每天早上19: 00通電，第二天早上8: 00斷電。

A.根據步驟1和2，使顯示屏顯示如圖1a所示。

b .根據步驟3，使顯示屏顯示如圖1b所示。

根據步驟5，組成下列小組。2ON、2FF、、10開、10關。的時間顯示為-:-；。

D.新聞反復地；時間鍵，檢查各組的切換時間是否與要求相同。如果不正確，重復交流

根據步驟6和7。簽名至自動地點。

例2:從周一到周五，電器需要在上午9: 30通電，下午4: 30斷電。根據上述A-E方法，顯示屏將分別如圖2a和2b所示顯示。

當你認為有問題時:

1.如果該開關在某一天應該打開時沒有打開，或者打開時沒有關閉，這可能是因?yàn)槎〞r(shí)設置的星期沒有正確調整。請根據定時設置中描述的方法進行檢查或重置。

2.如果確認開啟和關閉時間設置正確，但開關仍異常動作或在不應關閉時關閉，這可能是因?yàn)殚_啟和關閉時間的額外設置沒有消除。請參考消除定時設置中描述的方法(注意:只有當打開和關閉時間顯示時-:-才能指示消除，不要認為00: 00是消除)。

3.如果上述兩項都正確，并且開關仍異常工作，則自動/手動鍵可能是手動操作的。檢查開、自動和關標志，將其調整到當前時間狀態，然后返回自動位置。
